Contrôle du niveau d'huile du circuit hydraulique/de transmission

LX1053347-UN-12JAN12

Sans réservoir d'huile supplémentaire, sur 6140-6150R

LX1053348-UN-12JAN12

Avec réservoir d'huile supplémentaire, sur 6140-6150R

LX1053343-UN-21DEC11

Sans réservoir d'huile supplémentaire, sur 6170-6210R

LX1046201-UN-13JUL11

Avec réservoir d'huile supplémentaire, sur 6170-6210R

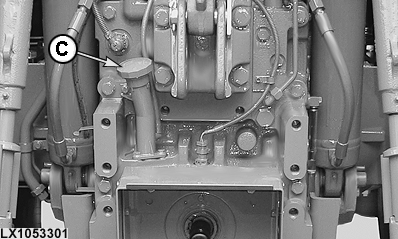

LX1053301-UN-29SEP11

Goulotte de remplissage illustré sur 6170-6210R

A - Repère max.

B - Repère min.

C - Goulotte de remplissage

IMPORTANT: Contrôler le niveau d'huile à froid. Si possible, effectuer le contrôle le matin, après avoir laissé le tracteur à l'arrêt durant la nuit.

1. Garer le tracteur sur une surface horizontale.

2. Engager le frein de stationnement.

3. Abaisser les barres de traction, le chargeur frontal, les outils frontaux et les autres équipements qui utilisent de l'huile de la transmission.

4. Le niveau d'huile devrait être situé entre les repères (A) et (B) dans le regard. Si nécessaire, faire l'appoint par la goulotte de remplissage (C).
