Prise de force avant - Vidange d'huile et changement du filtre (suivant équipement)

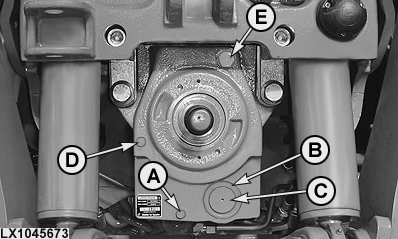

LX1045673-UN-26OCT10

NOTE: Si des débris ou d'autres particules apparaissent, l'embrayage de la prise de force doit être remis en état par le concessionnaire John Deere.

Déposer les vis (D) et (E).

Déposer le circlip (B) et le cache (C).

Remplacer le filtre à huile.

Poser une nouvelle bague d'étanchéité sur le cache (C) et s'assurer qu'elle est bien calée.

Installer le cache (C) et le circlip (B).

Poser la vis de vidange et la serrer à 20 N·m (15 lb-ft). Ne pas oublier d'inclure un joint neuf.

Ajouter env. 2,6 litres (0.69 US gal) d'huile de transmission/hydraulique neuve dans le carter de prise de force par le trou de la vis (E) jusqu'à ce que de l'huile s'écoule par le trou (D).

Poser la vis (D) et la serrer à 20 N·m (15 lb-ft). Ne pas oublier d'inclure un joint neuf.

Poser la vis (E) et la serrer à 40 N·m (30 lb-ft). Ne pas oublier d'inclure un joint neuf.
