Vidange d'huile des réductions finales du pont avant

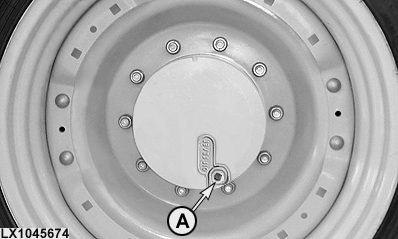

LX1045674-UN-08NOV10

A - Vis de vidange

ATTENTION: L'huile chaude risque d'être sous pression. Dévisser lentement la vis de vidange.

1. Tourner la roue de façon à ce que la vis de vidange (A) se trouve en bas. Retirer la vis de vidange et recueillir l'huile dans un récipient adéquat.

2. Tourner la roue de 90° de manière à ce que le repère OIL LEVEL (niveau d'huile) se trouve à l'horizontale (voir “Entretien — Toutes les 250 heures”) et verser de l'huile neuve dans l'orifice de la vis de vidange. L'huile doit atteindre l'alésage de la vis de vidange.

3. Reposer la vis de vidange et la serrer à 90 Nm (66 lb-ft).

Huile recommandée	Huile de transmission/hydraulique Hy-Gard™. Voir aussi la section 80 (Ingrédients).
Contenance	env. 1,7 l (0.4 US gal). Les instructions pour le remplissage sont les mêmes que ci-dessus.
