Vidange de l'huile de transmission/hydraulique et remplacement des filtres à huile (tracteurs avec boîte AutoPowr™/IVT™)

LX1053395-UN-05MAR12

LX1053396-UN-05MAR12

Filtre à huile hydraulique

LX1053397-UN-05MAR12

Filtre à huile de transmission

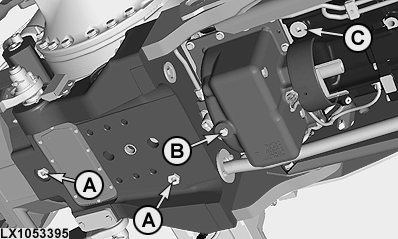

A - Vis de vidange du carter de différentiel

B - Vis de vidange de l'embrayage du pont avant

C - Vis de vidange du carter de transmission

D - Filtre à huile hydraulique

E - Filtre à huile de transmission

1. Démarrer le moteur et actionner quelques fonctions hydrauliques afin de réchauffer l'huile.

2. Garer le tracteur sur un sol horizontal. Abaisser les barres de traction, le chargeur frontal, les outils frontaux et les autres outils utilisant de l'huile de transmission.

3. Arrêter le moteur et retirer la clé.

4. Enclencher le frein de stationnement.

5. Retirer les vis de vidange (A), (B) et (C) et recueillir l'huile dans un récipient adéquat. Pour les capacités, voir la section Caractéristiques.

   NOTE: Si la machine est équipée d'une barre d'attelage oscillante, la déposer.

   Après la vidange, remplacer les bagues d'étanchéité des vis de vidange (A), (B) et (C) et les serrer.

6. Dévisser les filtres à huile hydraulique (D) et de transmission (E).

7. Enduire de graisse les anneaux d'étanchéité des filtres neufs et visser les éléments filtrants.

   N'utiliser que des éléments filtrants John Deere!

   IMPORTANT: Remplacer toujours les deux filtres en même temps. Ne jamais les remplacer séparément.

8.
   LX1053398-UN-05MAR12

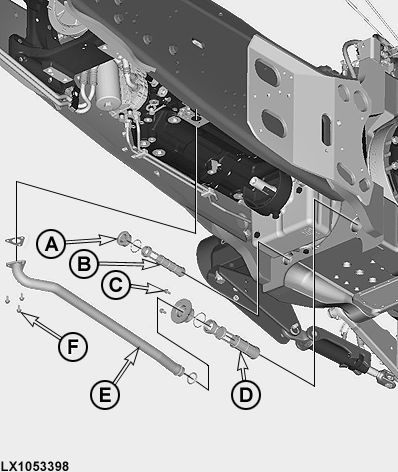

   Crépine d'aspiration sur les tracteurs avec boîte IVT™

   A - Vis de vidange (50 N·m, 37 lb-ft.)

   B - Crépine d'aspiration

   C - 2 vis (37 N·m, 27 lb-ft.)

   D - Crépine d'aspiration

   E - Conduite d'aspiration

   F - 3 vis (18 N·m, 13 lb-ft.)

   Déposer la conduite d'admission (E) et retirer les vis (F). Déposer la vis (C) et le bouchon de vidange (A). Retirer les crépines d'aspiration (B) et (C) et les nettoyer dans du carburant.

   Nettoyer les abords des deux crépines.

---




9. Reposer toutes les pièces comme illustré et serrer les vis au couple prescrit.

   IMPORTANT: Avant la pose, remplacer tous les joints et les enduire d'huile.

10. Vérifier que le bouchon de vidange (A) est bien positionné et serré à 50 Nm (37 lb.-ft.).

11. Verser l'huile de transmission/hydraulique dans le carter de transmission. Pour les capacités, voir la section Caractéristiques.

Contrôle du niveau d'huile

Laisser tourner le moteur quelques instants et actionner plusieurs fonctions hydrauliques. Arrêter le moteur.

Attendre 10 à 15 minutes avant de contrôler le niveau d'huile. Il doit se situer entre les deux repères maximum et minimum sur le regard. Faire l'appoint d'huile si nécessaire.
