Démarrage du moteur par batterie volante

LX1049756-UN-10NOV10

ATTENTION: Le démarrage du tracteur à l'aide d'une batterie volante n'est permis que si le tracteur est équipé de connexions pour démarrage par batterie d'appoint autorisées par John Deere™. Si un tracteur n'est pas équipé de connexions pour le démarrage avec une batterie volante, s'il dispose par ex. d'une plate-forme de conduite surbaissée, la batterie déchargée ou défectueuse doit être remplacée par une batterie suffisamment chargée. Demander au concessionnaire John Deere™ d'effectuer ce travail.

ATTENTION: Danger de blessure/d'explosion! Prendre toutes les mesures de sécurité nécessaires. Voir Manipulation des batteries en toute sécurité, section 05.

ATTENTION: Veiller à respecter la polarité des batteries lors du branchement.

BRANCHEMENTS: Brancher d'abord le câble positif (+), puis le câble négatif (—). DÉBRANCHEMENTS: Débrancher d'abord le câble négatif (—), puis le câble positif (+). Si la polarité est inversée le circuit électrique sera endommagé.

IMPORTANT: Les câbles utilisés pour le démarrage avec batterie d'appoint doivent être branchés uniquement aux bornes (+) et (—) destinées à cette fin.

Pour un démarrage avec batterie d'appoint, n'utiliser que des câbles avec lesquels un branchement incorrect et une inversion des polarités est impossible. Section de câble: 70 mm² minimum. Les bornes doivent être isolées.

IMPORTANT: Si le moteur doit être démarré à l'aide d'une batterie volante ou tourner sans batterie durant une courte période, ne pas dépasser un régime de 1000 tr/min. De plus, il est recommandé de faire fonctionner un consommateur électrique supplémentaire (éclairage) lorsque le moteur tourne.

IMPORTANT: Lorsque la batterie est débranchée, isoler le câble de batterie positif (+) pour protéger l'alternateur. Voir également Démarreur - Instructions importantes, section 85.

La plupart des tracteurs sont équipés de connecteurs permettant le branchement en parallèle d'une batterie 12 V supplémentaire.¹

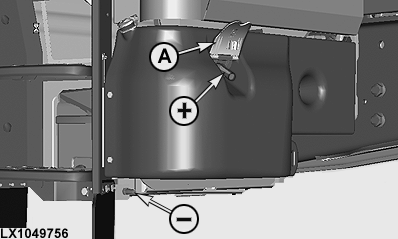

Pour effectuer un démarrage avec batterie d'appoint, relever le couvercle (A) et raccorder d'abord les bornes positives (+), puis les bornes négatives (—).

Après avoir terminé l'opération, débrancher d'abord la borne négative (—), ensuite la borne positive (+). Refermer le couvercle (A).
