Vidange d'huile moteur

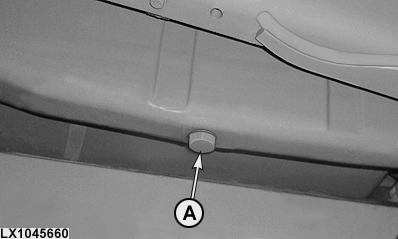

LX1045660-UN-14OCT10

Vis de vidange d'huile sur moteurs 6 cylindres

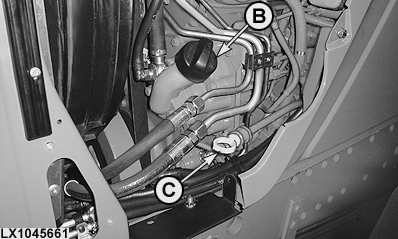

LX1045661-UN-14OCT10

LX1049783-UN-12AUG10

A - Vis de vidange d'huile

B - Goulotte de remplissage d'huile

C - Jauge d'huile

IMPORTANT: Utiliser une huile dont la viscosité est adaptée aux conditions saisonnières.

NOTE: Procéder à la première vidange après au moins 100 heures de service et au plus 500 heures de service.

Vidanger l'huile à chaud, le moteur étant à l'arrêt.

1. Retirer la vis de vidange (A).

2. Pendant que le carter moteur se vide, remplacer l'élément filtrant.

3. Reposer la vis de vidange et la serrer à 50 Nm (37 lb-ft). Utiliser une bague d'étanchéité neuve.

4. Remplir le carter-moteur d'huile neuve de viscosité appropriée par la goulotte (B). Voir la section Ingrédients.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Quantité de remplissage	Capacité	environ 23,5 l environ 6.2 US gal

5. Contrôler le niveau d'huile à l'aide de la jauge d'huile (C). Le niveau d'huile doit atteindre la partie supérieure hachurée de la jauge. Faire l'appoint, si nécessaire.

6. Faire tourner le moteur quelques instants; contrôler l'étanchéité de la vis de vidange et de la base du filtre.

7. Arrêter le moteur.

8. Contrôler à nouveau le niveau d'huile. Il doit toujours se trouver au niveau du repère supérieur de la jauge d'huile.
