Nettoyage du radiateur, du condenseur et de la zone entourant le moteur

LX1046196-UN-01JUL11

Écrans

LX1046197-UN-14JUN11

Refroidisseur combiné

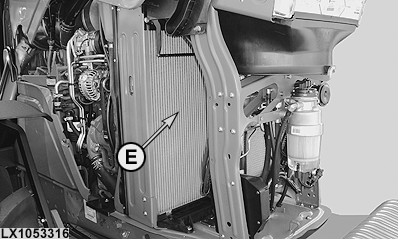

LX1053316-UN-22SEP11

Radiateur

A - Écrans

B - Écrans

C - Goujon de retenue

D - Refroidisseur combiné

E - Radiateur

Pour assurer le bon fonctionnement du moteur, il est important de nettoyer ce qui entoure le moteur. Éliminer les accumulations de débris autour du moteur.

Pour assurer le bon fonctionnement du circuit de refroidissement et de climatisation, il est important de maintenir l'extérieur du radiateur et du condenseur propre.

Tirer les écrans (A) et (B) (suivant équipement) sur le côté et éliminer les saletés.

Desserrer le goujon de retenue (C) et tirer le refroidisseur combiné (D) vers le côté. Éliminer les saletés du radiateur (E) et du condenseur combiné (D).

En reposant le refroidisseur combiné, s'assurer qu'il est bien centré par rapport au radiateur et qu'il s'engage correctement dans le cadre d'attelage.

Remettre en place et engager le goujon de retenue (C).

Ré-installer les écrans des refroidisseur et radiateur combinés.
