Platine de fusibles et de relais (PLB) - (tracteurs 6170R à 6210R)

Généralités

LX1053697-UN-10JAN12

LX1053353-UN-10JAN12

LX1053354-UN-10JAN12

IMPORTANT: Afin d'éviter toute détérioration de l'installation électrique, ne jamais installer un fusible d'un ampérage supérieur à celui indiqué dans le tableau.

IMPORTANT: Certaines positions de fusible sont vacantes à la livraison du tracteur. Elles doivent rester libres jusqu'à ce que les fonctions correspondantes soient post-équipées.

Les fusibles et relais de la platine Power Link Box (PLB) se trouvent derrière le marchepied droit.

IMPORTANT: Sur les tracteurs avec une lampe d'accueil (B), déposer d'abord cette dernière avant de retirer le marchepied. Pour ce faire, retirer les vis (C) et déposer le panneau. Ensuite, retirer les vis de la lampe d'accueil et déposer la lampe d'accueil (B).

Retirer les vis (A) maintenant le marchepied et le déposer.

Retirer les vis (D) et soulever le couvercle de la platine de fusibles et de relais (PLB).

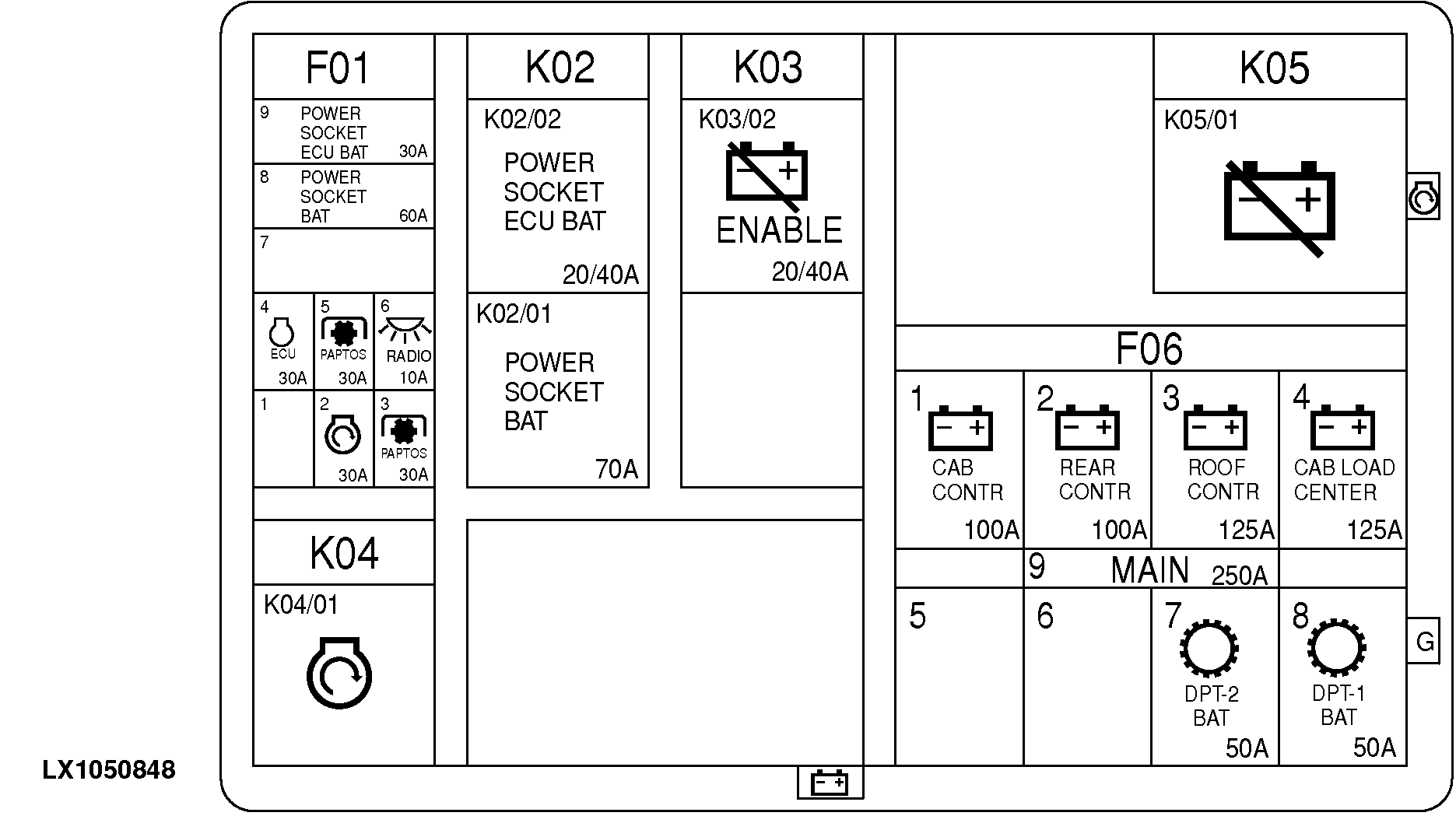

Platine de fusibles et de relais (PLB), récapitulatif - (tracteurs 6170R à 6210R)

LX1050848-UN-19OCT10

Fusibles (PLB) - (tracteurs 6170R à 6210R)

Nº de fusible	Intensité (A)	Consommateur	Nº de fusible	Intensité (A)	Consommateur
F01PLB/01	—	Vacant	F06PLB/01	100 A	Alimentation du contrôleur de cabine
F01PLB/02	30 A	Relais de démarreur	F06PLB/02	100 A	Alimentation du contrôleur de châssis arrière
F01PLB/03	30 A —	Électroaimants pour régimes de prise de force arrière (PAPTOS) Vacant sur les machines avec boîte DirectDrive	F06PLB/03	125 A	Alimentation du contrôleur de pavillon
F01PLB/04	30 A	Contrôleur du moteur ECU	F06PLB/04	125 A	Alimentation de la platine de relais et de fusibles (LCS)
F01PLB/05	30 A —	Électroaimants pour régimes de prise de force arrière (PAPTOS) Vacant sur les machines avec boîte DirectDrive	F06PLB/05	—	Vacant
F01PLB/06	10 A	Fusible pour tension de batterie (avec coupe-batterie uniquement)	F06PLB/06	—	Vacant
F01PLB/07	—	Vacant	F06PLB/07	50 A	Solénoïdes de régimes de prise de force pour prise de force à commande assistée (PAPTOS) Solénoïdes du contrôleur de passage des gammes (boîte DirectDrive)
F01PLB/08	60 A	Prises d'équipement (alimentation des composants)	F06PLB/08	— 50 A	Vacant Solénoïdes du contrôleur de passage des vitesses (boîte DirectDrive)
F01PLB/09	30 A	Prises d'équipement (alimentation des contrôleurs d'équipement)	F06PLB/09	250 A	Fusible principal

Relais (PLB) - (tracteurs 6170R à 6210R)

Nº du relais	Intensité (A)	Désignation	Nº du relais	Intensité (A)	Désignation
K02PLB/01	70 A	Relais d'alimentation des prises ISOBUS	K03PLB/02	20/40 A	Relais pour relais coupe-batterie
K02PLB/02	20/40 A	Relais d'alimentation des contrôleurs d'équipement (prises ISOBUS)	K04PLB/01	70/100 A	Relais de démarreur
K03PLB/01	-	Vacant	K05PLB/01	-	Relais coupe-batterie
