Fusibles et relais (LCS), boîtes AutoPowr™/IVT™ - (tracteurs 6170R à 6210R)

Généralités

LX1050130-UN-08MAR11

LX1050131-UN-16FEB11

IMPORTANT: Afin d'éviter toute détérioration de l'installation électrique, ne jamais poser un fusible d'un ampérage supérieur à celui indiqué dans le tableau.

IMPORTANT: Certaines positions de fusible sont vacantes à la livraison du tracteur. Elles doivent rester libres jusqu'à ce que les fonctions correspondantes soient post-équipées.

La platine de fusibles et de relais du circuit LCS (Load Center Secondary) se trouve au niveau de la console droite, dans l'espace pieds.

Retirer le couvercle de la platine de fusibles et de relais (LCS).

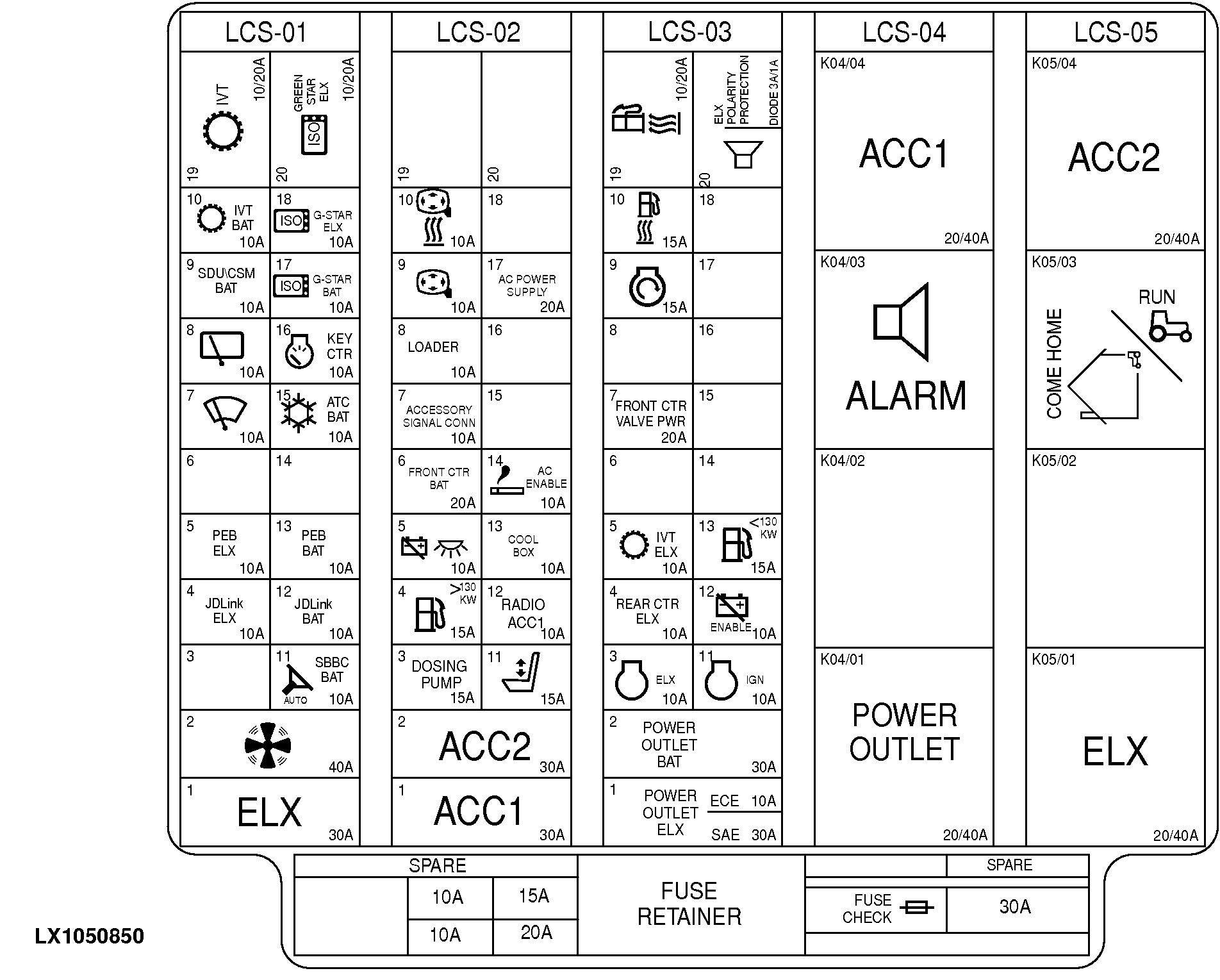

Platines de fusibles et de relais (LCS), boîte AutoPowr™/IVT™, récapitulatif - (tracteurs 6170R à 6210R)

LX1050850-UN-19OCT10

LCS-01 - F01LCS - Fusibles (LCS), boîte AutoPowr™/IVT™

LCS-02 - F02LCS - Fusibles (LCS), boîte AutoPowr™/IVT™

LCS-03 - F03LCS - Fusibles (LCS), boîte AutoPowr™/IVT™

LCS-01 - K01LCS - Relais (LCS), boîte AutoPowr™/IVT™

LCS-02 - K02LCS - Relais (LCS), boîte AutoPowr™/IVT™

LCS-03 - K03LCS - Relais/diodes (LCS), boîte AutoPowr™/IVT™

LCS-04 - K04LCS - Relais (LCS), boîte AutoPowr™/IVT™

LCS-05 - K05LCS - Relais (LCS), boîte AutoPowr™/IVT™

FUSE CHECK - Contrôleur de fusibles

FUSE RETAINER - Retenue pour outil de changement de fusibles (approprié pour tous les types de fusible)

SPARE - Fusibles de réserve

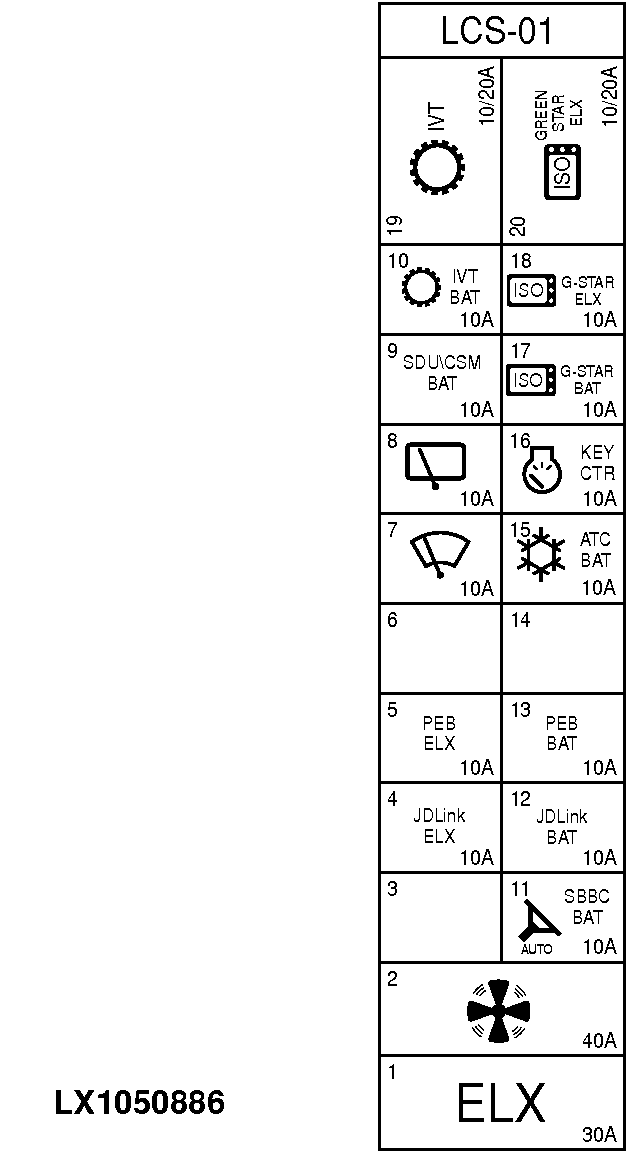

F01LCS - Fusibles (LCS), boîtes AutoPowr™/IVT™ - (tracteurs 6170R à 6210R)

LX1050886-UN-19OCT10

Nº de fusible	Intensité (A)	Consommateur
F01LCS/01	30 A	Alimentation des composants électroniques (ELX)
F01LCS/02	40 A	Moteur de ventilateur de recirculation
F01LCS/03	-	Vacant
F01LCS/04	10 A	Contrôleur de télématique (JDLink/Service ADVISOR à distance)
F01LCS/05	-	Vacant (option non disponible actuellement)
F01LCS/06	-	Vacant
F01LCS/07	10 A	Moteur d'essuie-glace du pare-brise
F01LCS/08	10 A	Moteur de l'essuie-glace arrière
F01LCS/09	10 A	Contrôleur du CommandCenter, contrôleur du module de contacteur cabine, prise de diagnostic (bus CAN)
F01LCS/10	10 A	Contrôleur de boîte de vitesses (AutoPowr™/IVT™)
F01LCS/11	10 A	Unité de direction (AutoTrac)
F01LCS/12	10 A	Contrôleur de télématique (JDLink/Service ADVISOR à distance)
F01LCS/13	-	Vacant (option non disponible actuellement)
F01LCS/14	-	Vacant
F01LCS/15	10 A	Contrôleur du ClimaTrak™, radio ou contrôleur de la climatisation, radio
F01LCS/16	10 A	Boîtier d'instruments, contrôleur du système antidémarrage
F01LCS/17	10 A	GreenStar™ (AMS)
F01LCS/18	10 A	GreenStar™ (AMS)

F02LCS - Fusibles (LCS), boîtes AutoPowr™/IVT™ - (tracteurs 6170R à 6210R)

LX1050887-UN-19OCT10

Nº de fusible	Intensité (A)	Consommateur
F02LCS/01	30 A	Alimentation des accessoires (ACC1)
F02LCS/02	30 A	Alimentation des accessoires (ACC2)
F02LCS/03	15 A	Pompe de dosage de carburant (moteurs à partir de 177 ch/130 kW), tracteurs 6170R, 6190R et 6210R
F02LCS/04	15 A	Pompe d'alimentation (moteurs à partir de 177 ch/130 kW), tracteurs 6170R, 6190R et 6210R
F02LCS/05	10 A	Contacteur coupe-batterie, éclairage du marchepied
F02LCS/06	20 A	Contrôleur du châssis avant
F02LCS/07	10 A	Connecteur pour accessoires (X37F-3), prise signaux électroniques
F02LCS/08	10 A	Connecteur pour chargeur frontal (X37F), dispositif d'attelage à commande électrohydraulique (E-PUH)
F02LCS/09	10 A	Rétroviseurs électriques extérieurs (réglage)
F02LCS/10	10 A	Rétroviseurs électriques extérieurs (chauffage)
F02LCS/11	15 A	Fauteuil du conducteur
F02LCS/12	10 A	Radio
F02LCS/13	10 A	Compartiment réfrigéré électrique
F02LCS/14	10 A	Allume-cigares, convertisseur 230/115 V, caméra vidéo
F02LCS/15	-	Vacant
F02LCS/16	-	Vacant
F02LCS/17	20 A	Convertisseur 230/115 V
F02LCS/18	-	Vacant

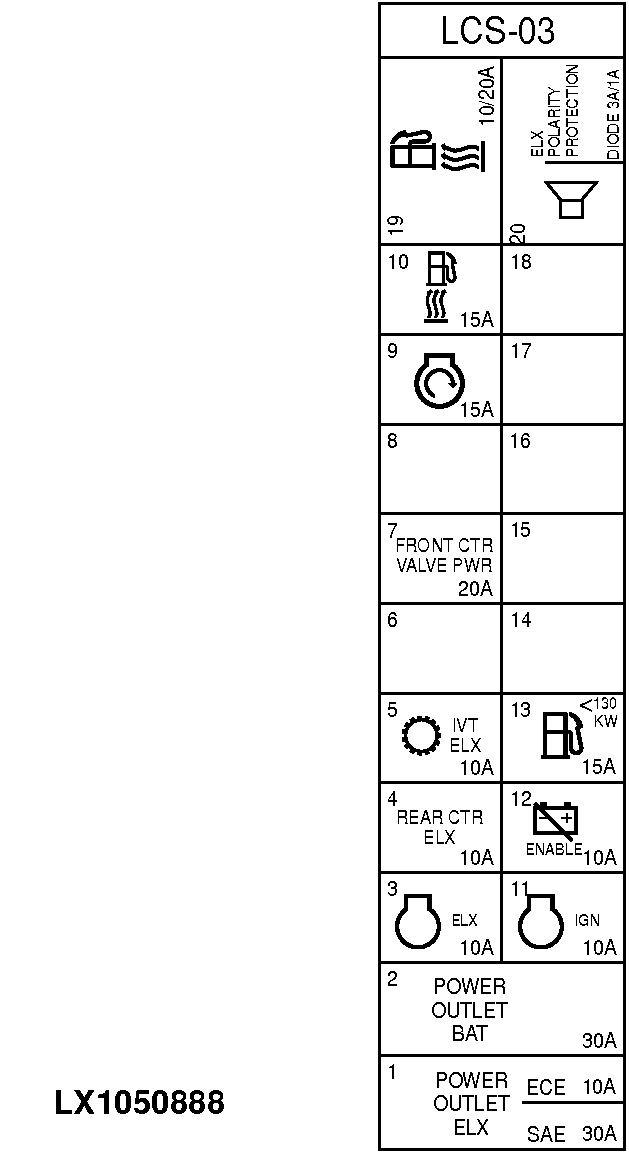

F03LCS - Fusibles (LCS), boîtes AutoPowr™/IVT™ - (tracteurs 6170R à 6210R)

LX1050888-UN-19OCT10

Nº de fusible	Intensité (A)	Consommateur
F03LCS/01	30 A 10 A	Prise 3 plots, prise multiple, prise 7 plots (SAE) Prise 3 plots, prise multiple (ECE)
F03LCS/02	30 A 30 A	Prise 3 plots, prise multiple, prise 7 plots (SAE) Prise 3 plots, prise multiple (ECE)
F03LCS/03	10 A	Contrôleur ECU, contrôleur du système antidémarrage
F03LCS/04	10 A	Contrôleur du châssis arrière
F03LCS/05	10 A	Contrôleur de boîte de vitesses (AutoPowr™/IVT™)
F03LCS/06	-	Vacant
F03LCS/07	20 A	Alimentation du contrôleur châssis avant (électrovannes, moteur pas-à-pas du distributeur indépendant à commande électrique)
F03LCS/08	-	Vacant
F03LCS/09	15 A	Contacteur d'allumage
F03LCS/10	15 A	Réchauffeur de carburant
F03LCS/11	10 A	Contrôleur ECU
F03LCS/12	10 A	Relais du coupe-batterie
F03LCS/13	15 A	Pompe d'alimentation (moteurs jusqu'à 177 ch/130 kW, pas pour les tracteurs 6170R, 6190R et 6210R)
F03LCS/14	-	Vacant
F03LCS/15	-	Vacant
F03LCS/16	-	Vacant
F03LCS/17	-	Vacant
F03LCS/18	-	Vacant

Relais (LCS), boîtes AutoPowr™/IVT™ - (tracteurs 6170R à 6210R)

LX1050850-UN-19OCT10

Nº de relais	Intensité (A)	Désignation	Nº de relais	Intensité (A)	Désignation
K01LCS/19	10/20 A	Relais d'alimentation de marche AV/AR (boîte AutoPowr™/IVT™)	K04LCS/01	20/40 A	Relais pour prise 3 plots, prise multiple, prise 7 plots (SAE) Relais pour prise 3 plots, prise multiple (ECE)
K01LCS/20	10/20 A	Relais pour GreenStar™ (AMS)	K04LCS/02	-	Vacant
			K04LCS/03	-	Alarme acoustique
K02LCS/19	-	Vacant	K04LCS/04	20/40 A	Relais d'alimentation des accessoires (ACC1)
K02LCS/20	-	Vacant
			K05LCS/01	20/40 A	Relais d'alimentation des composants électroniques (ELX)
K03LCS/19	10/20 A	Relais du réchauffeur de carburant	K05LCS/02	-	Vacant
K03LCS/20	1 A	Diode pour l'alimentation des composants électroniques	K05LCS/03	-	Connecteur du mode retour à l'atelier
K03LCS/20	3 A	Diode pour alarme acoustique	K05LCS/04	20/40 A	Relais d'alimentation des accessoires (ACC2)
