Fusible et relais de l'aide au démarrage thermoélectrique

LX1050892-UN-23NOV10

LX1050893-UN-23NOV10

IMPORTANT: Afin d'éviter toute détérioration de l'installation électrique, ne jamais poser un fusible d'un ampérage supérieur à celui indiqué sur le tableau.

IMPORTANT: Certaines positions de fusible sont vacantes à la livraison du tracteur. Elles doivent rester libres jusqu'à ce que les fonctions correspondantes soient post-équipées.

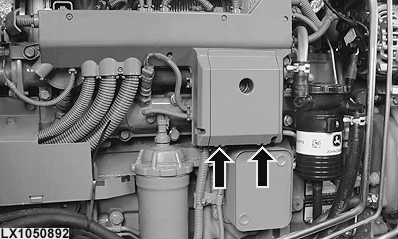

Le fusible (F30) et le relais (K67) se trouvent sur le côté droit du moteur, sous un couvercle.

Ouvrir le capot.

Déverrouiller les loquets et ouvrir le couvercle.

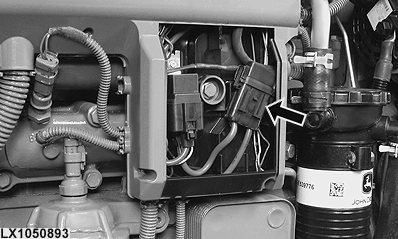

Contrôler le fusible 70 A (F30) et le relais (K67). Les remplacer si nécessaire.

Poser le couvercle et fermer le capot.
