Boîte AutoQuad™ PLUS — Réglages

LX1053228-UN-27JUN11

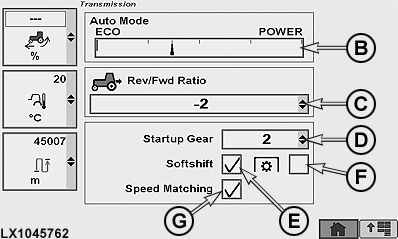

LX1045762-UN-10DEC10

A - Touche de transmission

B - Mode automatique

C - Rapport de marche arrière/marche avant

D - Rapport au démarrage

E - SoftShift

F - Fonctionnement de la prise de force

G - Adaptat. de vitesse

B — Réglage du mode AUTO

Appuyer sur le bouton de transmission (A) et régler le mode AUTO dans le champ (B).

C — Sélection du rapport de marche arrière/avant

Cette fonction permet de sélectionner automatiquement une autre vitesse de déplacement lors du changement du sens de la marche. Le rapport entre la vitesse de marche avant et celle de marche arrière peut être réglé entre +3 et -3.

Appuyer sur la touche “transmission” (A) et sélectionner la relation souhaitée dans le champ (C).

Ce rapport reste effectif même si le passage automatique des vitesses est désactivé et est mémorisé lorsque le contact est coupé.

Si le mode indépendant est sélectionné, le système électronique retient les rapports avant et arrière engagés manuellement par le conducteur et passera le rapport approprié en cas de changement du sens de marche.

D — Rapport au démarrage

Le chiffre figurant dans le champ (D) indique quelle vitesse sera automatiquement sélectionnée après le démarrage du moteur.

E — Passage des rapports en douceur (SoftShift)

Si cette option est activée, le système électronique s'adapte momentanément au régime moteur pour assurer un passage des vitesses plus doux.

Appuyer sur la touche “transmission” (A) et sélectionner l'option (E) ainsi que l'option (F), si nécessaire. L'adaptation du régime moteur peut alors être:

• Désactivée en permanence, si l'option (E) n'est pas activée
• Activée, mais désactivée pour le fonctionnement de la prise de force, si l'option (E) est la seule activée
• Toujours activée, si les options (E) et (F) sont activées

G — Sélection automatique du bon rapport lors du changement de gamme

Si cette option est activée, la transmission est automatiquement engagée dans un rapport correspondant à la vitesse de déplacement, lorsqu'un changement de gamme a lieu à une vitesse d'au moins 7 km/h environ 4.4 mph). Cette fonction automatique peut être temporairement annulée en appuyant sur un bouton de changement de vitesse durant le changement de gammes.

Appuyer sur le bouton de transmission (A) et choisir la fonction de sélection automatique du bon rapport (G).

B — Régulateur automatique de régime (FieldCruise™)

LX1053229-UN-27JUN11

LX1045761-UN-10DEC10

A - Touche moteur

B - Régulateur automatique de vitesse

C - Activation/désactivation du régulateur automatique de régime

À l'aide de cette option, le régime moteur peut être limité pour effectuer des travaux spécifiques (par ex. avec moteur hydraulique).

Appuyer sur la touche moteur (A) et entrer le régime moteur souhaité dans le champ (B).

Le régime moteur minimal réglable est de 1050 tr/min. Le réglage maximum correspond au régime maximum du moteur. Les régimes peuvent être réglés individuellement entre ces deux valeurs.

NOTE: Si le régulateur automatique de régime est activé à la case (C), le régulateur restera actif au prochain démarrage.
