TIA - Page d'état

LX1045770-UN-17DEC10

LX1045775-UN-20DEC10

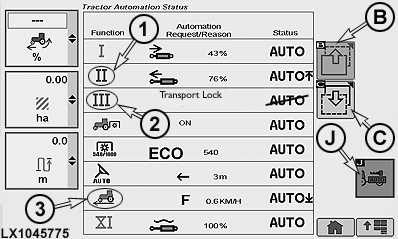

1 - Exemple pour AUTO↑

2 - Exemple pour AUTO

3 - Exemple pour AUTO↓

C - Touche programmable Page suivante

J - Touche programmable, activation de l'automatisation tracteur/équipement

Sur cette page, l'état actuel de toutes les fonctions nécessaires à un outil commandé par TIA est affiché.

NOTE: Si aucun outil commandé par TIA n'est branché, seul un texte apparaît sur l'écran.

S'il y a trop de fonctions à afficher sur la page, utiliser les touches (B) et (C) pour passer à la page précédente ou suivante.

Pour activer ou désactiver un outil, appuyer sur la touche (J) pour accéder à la page d'activation de l'outil. Voir également TIA - Activation d'outils sur les pages suivantes.

Sur la page d'état comporte trois colonnes:

Fonction	Auto/Commande/Cause de la défaillance	État
Les fonctions ne sont visibles que si un outil avec fonction TIA est branché sur le tracteur et qu'il requiert cette/ces fonction(s).	• OK est affiché si la fonction est correcte et peut être automatisée par l'outil. • Un texte abrégé apparaît sur l'affichage si la fonction n'est pas prête à exécuter les requêtes (commandes) de l'outil. • La fonction actuelle de l'outil est affichée si la fonction est en mode auto et que l'outil commande la fonction.	• AUTO indique que la fonction est actuellement commandée et n'a pas de seuil. • AUTO indique que la fonction n'est pas actuellement commandée par l'outil ou qu'il ne peut pas la commander. Le conducteur assume le contrôle ou doit activer la fonction. • !AUTO! indique que la fonction actuelle présente un problème. La cause du problème est affichée sous forme d'un texte abrégé dans la deuxième colonne. • AUTO↑ indique le seuil supérieur d'une fonction. La commande venant l'outil est trop haute. • AUTO↓ indique le seuil inférieur d'une fonction. La commande venant de l'outil est trop basse.

Dans l'exemple (1), AUTO↑ est dÛ au fait que le distributeur auxiliaire II a été limité par le conducteur à un réglage inférieur à 76 %. Pour corriger ce problème, contrôler les réglages sur la page des distributeurs auxiliaires et les modifier si nécessaire.

Dans l'exemple (2), AUTO est dÛ au fait que le distributeur auxiliaire III est toujours verrouillé. Pour remédier au problème, activer le distributeur auxiliaire III.

Dans l'exemple (3), AUTO↓ est dÛ au fait que la commande est supérieure à 0 mais inférieure à 0,8 km/h alors que le mode auto est actif.
