Distributeurs auxiliaires

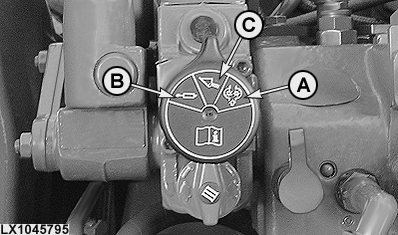

LX1045795-UN-22DEC10

A - Fonction de verrouillage 1

B - Fonction de verrouillage 2

C - Pas de fonction de verrouillage

Le tracteur peut être équipé de distributeurs auxiliaires de différents types:

• Séries 100, 200 ou 450

• Séries 100, 200, 300 ou 350

Les distributeurs auxiliaires série 100 permettent de choisir entre les fonctions Montée, Descente et Position flottante.

Les distributeurs auxiliaires série 200 offrent de plus une position de verrouillage (A) qui maintient le levier de commande en position Montée ou Descente jusqu'à ce qu'elle soit actionnée manuellement.

Les distributeurs série 300, 350 et 450 présentent une fonction supplémentaire de verrouillage (B) qui maintient le levier de commande en position Montée ou Descente jusqu'à ce que la pression de l'huile du circuit atteigne une valeur prédéterminée (par exemple quand le vérin hydraulique atteint sa position finale).

En position (C), aucune fonction de verrouillage n'est activée. Le levier de commande revient en position neutre lorsqu'il est relâché.

Lorsqu'un outil (un vérin hydraulique par ex.) est branché, le raccord de pression (pour l'extension du vérin par ex.) doit être branché sur le raccord inférieur. Les distributeurs auxiliaires séries 200 et 300 sont munis d'un clapet qui évite les pertes de pression soudaines en cas de fuite (par ex. rétraction du vérin) lorsque le moteur est arrêté. Avec les distributeurs auxiliaires série 350 et 450, le risque de fuite est encore diminué. Les distributeurs auxiliaires de la série 100 NE SONT PAS équipés de ce clapet.
