Distributeurs auxiliaires - Réglage de la pression des distributeurs série 300, 350 et 450

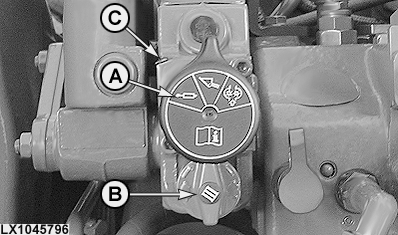

LX1045796-UN-22DEC10

A - Fonction de verrouillage

B - Régulateur de débit

C - Bouchon

NOTE: Les distributeurs auxiliaires sont réglés en usine pour se désenclencher à la pression de 18000 kPa (180 bars; 2610 psi).

Si le distributeur auxiliaire se désenclenche trop tôt alors qu'il est en position de verrouillage (le levier de commande revient trop tôt en position neutre), trop tard ou pas du tout (le levier de commande revient trop tard ou ne revient pas en position neutre), effectuer les étapes suivantes:

1. Débrancher les flexibles hydrauliques au niveau des raccords (suivant équipement).

2. Enclencher la position de verrouillage (A), vers la droite jusqu'en butée, et mettre le régulateur de débit (B) en position centrale.

3. Enlever le bouchon (C) et introduire une clé Allen de 1,5 mm (0.06 in).

4. Mettre le moteur en marche et tourner la vis à fond vers la droite.

5. Mettre la manette de commande du distributeur auxiliaire en position Montée ou Descente (la manette reste en position Montée ou Descente).

6. Tourner la vis dans le sens antihoraire jusqu'à ce que la manette revienne au neutre.

   NOTE: Chaque tour complet équivaut à une modification de la pression de 2000 kPa (20 bars; 290 psi) environ.

7. Reposer le bouchon.
