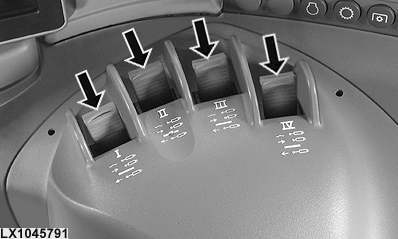

Manettes de commande des distributeurs auxiliaires à commande électronique

LX1045791-UN-21DEC10

LX1045792-UN-21DEC10

LX1046215-UN-22JUN11

LX1046218-UN-22JUN11

A - Rétraction

B - Extension

C - Réglage du neutre

D - Position flottante

E - Distributeur auxiliaire I

F - Distributeur auxiliaire II

G - Vanne de fermeture

H - Attelage avant

I - Coupleur avant

Le levier de commande a quatre positions.

A — Rétraction (position “clic”).
Dans cette position, le vérin hydraulique se rétracte.

B — Extension (position “clic”)
Dans cette position, le vérin hydraulique s'étend.

C — Position neutre (entre rétraction et extension)
Dans cette position, le vérin hydraulique maintient sa position.

D — Position de flottement (position flottante)
Dans cette position (le piston se déplace librement à l'intérieur du vérin hydraulique), l'outil attelé suit le profil du sol.

NOTE: Si le levier est relâché en position “clic”, il retourne automatiquement en position neutre.

NOTE: Si des distributeurs externes sont utilisés, amener le levier de commande en position neutre pour désenclencher la fonction hydraulique correspondante.

ATTENTION: Risque d'accident si un relevage avant et des coupleurs avant sont montés.

S'assurer que les distributeurs auxiliaires I et II ne peuvent pas être utilisés pour deux applications.

Utilisation du distributeur auxiliaire I:

• Lors de l'utilisation du distributeur auxiliaire I (E), s'assurer que la vanne d'arrêt (G) est fermée.
• Lors de l'utilisation du relevage avant (H), s'assurer que la vanne d'arrêt est ouverte et qu'aucun autre outil n'est branché sur le distributeur auxiliaire I.

Utilisation du distributeur auxiliaire II:

• Lors de l'utilisation de la vanne d'arrêt (F) II, s'assurer qu'aucun autre outil n'est branché sur les coupleurs avant (I).
• Lors de l'utilisation de coupleurs avant (I), s'assurer qu'aucun autre outil n'est branché sur le distributeur auxiliaire II (F).
