Levier multifonction (commande électrique)

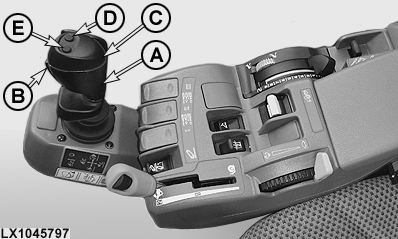

LX1045797-UN-22DEC10

LX1046217-UN-22JUN11

1 - Touche de verrouillage de transport, distributeurs auxiliaires I à IV

2 - Touche de verrouillage de transport, distributeurs auxiliaires XI à XIII (levier multifonction)

A - Levier multifonction

B - Interrupteur à bascule, 3^e fonction

C - Verrouillage du contacteur de sécurité

D - Contacteur, 4^e fonction

E - Contacteur, 5^e fonction

IMPORTANT: Avant d'utiliser un chargeur frontal, s'assurer qu'aucun délai n'a été programmé pour les positions cran d'arrêt. Pour cela, l'option fonctionnement du chargeur frontal doit être sélectionnée. Voir Fonctions supplémentaires des distributeurs auxiliaires à commande électrique, dans cette section.

IMPORTANT: Le levier multifonction et les distributeurs auxiliaires doivent être verrouillés en cas de conduite sur les voies publiques.

Le levier multifonction (A) permet de commander simultanément deux distributeurs auxiliaires. Un interrupteur à bascule (B) permet de commander un distributeur auxiliaire supplémentaire (3^e fonction).

Les contacteurs (D) et (E) donnent accès à d'autres fonctions.

Le verrouillage du contacteur de sécurité (C) empêche tout enclenchement inopiné du levier multifonction. Le levier ne peut être utilisé que si l'actionneur est ouvert (la main de l'opérateur doit le maintenir ouvert). Si le chargeur ne réagit pas après avoir placé la main sur le verrouillage du contacteur de sécurité, il est possible que le levier n'ait pas été au cran d'arrêt central lorsque le verrouillage a été désactivé. Ramener le levier dans le cran d'arrêt central pour activer le système.

Si le levier est maintenu en position neutre pendant plus de 10 minutes, les fonctions hydrauliques sont bloquées. Pour annuler ce verrouillage, retirer la main de l'actionneur puis la reposer dessus. En cas de défaillance (par ex. si un composant ne fonctionne plus ou en cas d'erreur de fonctionnement), le circuit peut être réactivé dans son intégralité ou partiellement en procédant comme décrit plus haut.

Tirer le levier (A) vers l'arrière pour relever le chargeur frontal. Pousser le levier vers l'avant jusqu'à sentir une résistance pour abaisser le chargeur frontal. Si le levier est amené plus en avant, au-delà du point de résistance, il s'engage dans un cran de verrouillage et le chargeur frontal est alors en position flottante.

Déplacer le levier vers la gauche pour faire basculer la benne du chargeur vers le haut. Pour faire basculer la benne du chargeur vers le bas, amener le levier vers la droite jusqu'à ce qu'une résistance se fasse sentir.

Si le levier est amené à droite, au-delà du point de résistance, deux fois consécutives à intervalle bref et maintenu dans cette position, la benne de chargeur vibre.

NOTE: Par temps froid, il peut arriver que le chargeur ne fonctionne pas pendant de courtes périodes. Si la température chute en dessous de 0 °C (32 °F), les moteurs pas-à-pas des distributeurs “bras télescopique/benne/grappin” ralentissent. À des températures inférieures à -25 °C (-13 °F), ils ne fonctionnent plus. Utiliser plusieurs fonctions du chargeur frontal pour réchauffer le système.

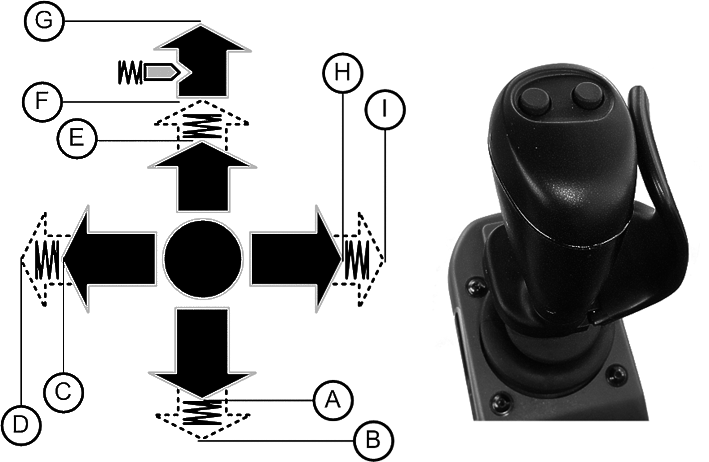

Fonctions du levier multifonction

LX1054684-UN-08MAY12

IMPORTANT: La fonction de retour en position peut être interrompue en amenant le levier multifonction brièvement dans la direction opposée. Exemple: Immobilisation du cadre de levage pendant son déplacement vers le bas = amener le levier multifonction vers l'arrière (A).

A	Tirer le levier multifonction en arrière jusqu'à ce que le cadre de levage soit levé à la hauteur souhaitée. Ne pas amener le levier au-delà du point de résistance.
B *	Tirer le levier multifonction en arrière jusqu'à ce qu'il dépasse le point de résistance perceptible, puis le relâcher. Ceci déclenche la fonction de retour en position pour la position supérieure. Le cadre de levage s'immobilise automatiquement à la position supérieure préréglée.
C	Amener le levier multifonction vers la gauche jusqu'à ce que la benne atteigne la position supérieure souhaitée. Ne pas amener le levier au-delà du point de résistance.
D *	Amener le levier multifonction vers la gauche jusqu'à ce qu'il dépasse le point de résistance perceptible, puis le relâcher. Ceci déclenche la fonction de retour en position pour la position supérieure. La benne s'immobilise automatiquement à la position préréglée.
E	Pousser le levier multifonction vers l'avant jusqu'à ce que le cadre de levage soit abaissé à la position souhaitée. Ne pas amener le levier au-delà du point de résistance.
F *	Pousser le levier multifonction vers l'avant jusqu'à ce qu'il dépasse le point de résistance perceptible, puis le relâcher. Ceci déclenche la fonction de retour en position pour la position inférieure. Le cadre de levage s'immobilise automatiquement à la position inférieure préréglée.
G	Pousser le levier multifonction à fond vers l'avant et engager le verrouillage pour activer la position flottante. Le levier reste verrouillé jusqu'à ce qu'il soit tiré en arrière manuellement.
H	Amener le levier multifonction vers la droite jusqu'à ce que la benne atteigne la position inférieure souhaitée. Ne pas amener le levier au-delà du point de résistance.
l	Amener le levier multifonction vers la droite jusqu'à ce qu'il dépasse le point de résistance perceptible, puis le relâcher. Ceci déclenche la fonction de retour en position pour la position inférieure. La benne s'immobilise automatiquement à la position préréglée. Amener le levier multifonction vers la droite en deux coups brefs successifs au-delà du point de résistance et le maintenir dans cette position. Ceci active la fonction de secousse de la benne.
*	Uniquement en cas d'utilisation d'un chargeur frontal avec fonction de retour en position.
