Commande du relevage

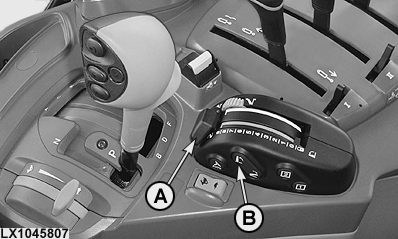

LX1045807-UN-24JAN11

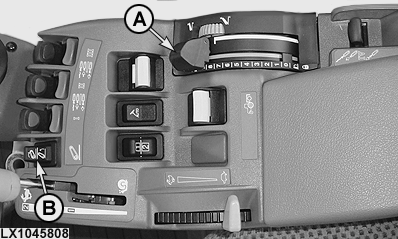

LX1045808-UN-24JAN11

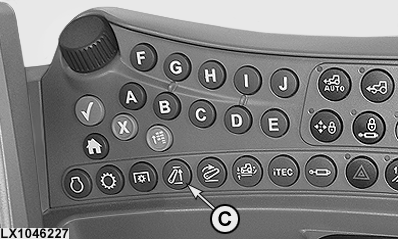

LX1046227-UN-22JUN11

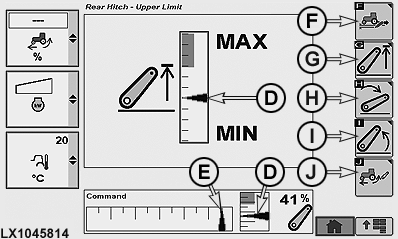

LX1045814-UN-26JAN11

Page Limitation de la hauteur de levage

A - Commande du relevage

B - Contacteur de commande du relevage

C - Touche de limitation de la hauteur de levage

D - Indicateur de la hauteur de levage actuelle

E - Indicateur de la position actuelle de la commande (A)

F - Touche programmable, contrôle d'effort/position

G - Touche programmable, limitation de la hauteur

H - Touche programmable, vitesse de descente

I - Touche programmable, vitesse de montée

J - Touche programmable, réaction au patinage

Le relevage est commandé au moyen de la manette de réglage de la profondeur de travail (A) et du contacteur (B). La touche (C) affiche la page de limitation de la hauteur de levage.

NOTE: Sur la page de limitation de la hauteur de levage, la flèche (E) représente la position de la commande du relevage (A), les flèches (D) représentent la hauteur actuelle.

Les touches programmables (F) à (J) servent à afficher les différentes pages du relevage.

Pour préparer le relevage, mettre le moteur en marche et effectuer l'une des opérations suivantes:

• déplacer la manette (A) afin d'amener le relevage à la position des barres de traction,
• amener la manette (A) en fin de course dans un sens ou dans l'autre, ou
• actionner le contacteur de commande du relevage (B).

Pousser la manette (A) vers “0” pour lever l'outil.
Pousser la manette (A) vers “9” pour abaisser l'outil.

L'outil peut être levé ou abaissé au moyen du contacteur (B), indépendamment de la manette de commande (A). Ceci est utile, par exemple, pour tourner en bout de champ. Si la partie supérieure du contacteur de commande du relevage (B) est enfoncée, l'équipement est relevé jusqu'à la hauteur correspondant à la limite de hauteur de relevage. Si la partie inférieure du contacteur de commande du relevage (B) est enfoncée, l'équipement est abaissé jusqu'à la hauteur correspondant à la position de la manette de commande (A).

Pour amener l'outil rapidement à la profondeur de travail souhaitée en bout de champ sur un sol compact (abaissement rapide), maintenir le contacteur (B) enfoncé. Tant que la pression sur le contacteur de commande du relevage (B) est maintenue, le réglage de la force de traction n'est pas actif (fonction Passage en mode manuel forcé). Lorsque le contacteur de commande du relevage (B) est relâché, l'équipement retrouve sa configuration initiale.

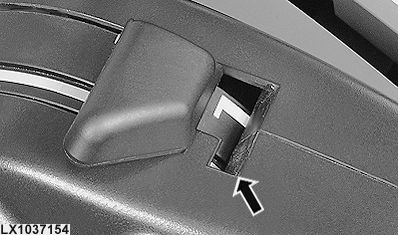

LX1037154-UN-28SEP05

Verrouillage du relevage activé

ATTENTION: Toujours enclencher le verrouillage du relevage lors du déplacement du tracteur!

Amener la manette à fond vers l'arrière (au-delà du 0) pour verrouiller le relevage.
