Commande à distance du relevage

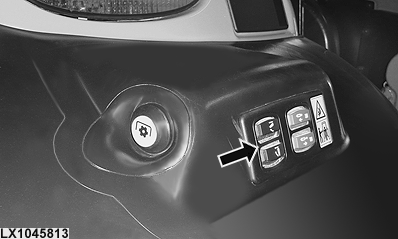

LX1045813-UN-25JAN11

LX1045807-UN-24JAN11

A - Commande du relevage

B - Contacteur de commande du relevage

Ces contacteurs montés sur l'aile permettent de commander l'attelage depuis l'arrière du tracteur.

Pour des raisons de sécurité, la vitesse de montée et de descente du relevage est ralentie. La hauteur de levage et la profondeur de travail réglées ne sont pas prises en compte.

Actionnement du contacteur supérieur - Montée de l'outil

Actionnement du contacteur inférieur - Descente de l'outil

NOTE: Après activation de la commande sur l'aile, un dispositif empêche les mouvements accidentels du relevage. Pour remettre le relevage en service, effectuer l'une des opérations suivantes:

• amener la manette de réglage de la profondeur de travail (A) dans la position correspondant à la position des barres de traction,
• amener la manette (A) en fin de course dans un sens ou dans l'autre, ou
• actionner le contacteur de commande du relevage (B).
