Barres de traction à raccord rapide (à crochet)

LX1033644-UN-17MAY04

Ces barres de traction sont prévues pour des rotules d'outil de catégorie III.

IMPORTANT: Les rotules doivent avoir le bon diamètre.

Catégorie	Diamètre de la rotule (a)
III	64 mm (2.5 in)

Utilisation des crochets d'attelage

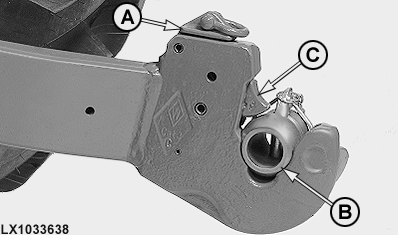

LX1033638-UN-17MAY04

Crochet d'attelage à commande manuelle

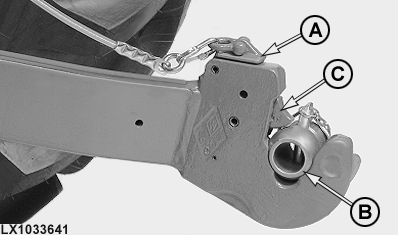

LX1033641-UN-17MAY04

Crochet d'attelage à commande par câble

A - Levier

B - Rotule

C - Axe

Les crochets sont actionnés au moyen d'un levier (A) qui peut être commandé soit à la main, soit par un câble.

IMPORTANT: S'assurer que les crochets sont verrouillés:

Le levier (A) et le crochet doivent être en contact; il ne doit pas y avoir de jeu visible au niveau de la rotule (B). L'axe (C) doit bloquer la rotule.

Si les crochets disposent d'un câble de commande, faire attention à la façon dont le câble est acheminé une fois l'outil accroché. Si le câble tombe trop ou se prend dans des herbes ou des branches, les crochets risquent de s'ouvrir accidentellement.

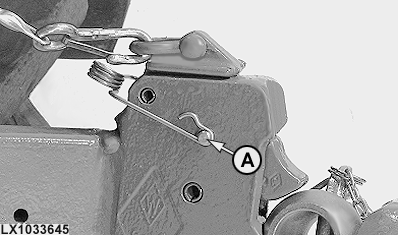

Verrou pour crochet de barre de traction

LX1033645-UN-17MAY04

A - Jeu de pièces de verrouillage

ATTENTION: Si l'outil accroché au tracteur présente une charge asymétrique (une tondeuse latérale par ex.), ou si le tracteur doit passer dans des sous-bois (travaux forestiers), les crochets des barres de traction doivent être verrouillés pour éviter qu'ils ne s'ouvrent accidentellement.

Monter le jeu de verrouillage John Deere AL165485 sur chacun des crochets d'attelage.

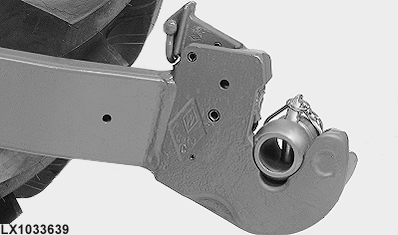

LX1033639-UN-17MAY04

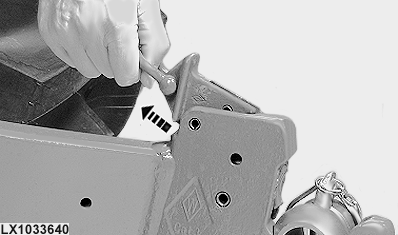

LX1033640-UN-17MAY04

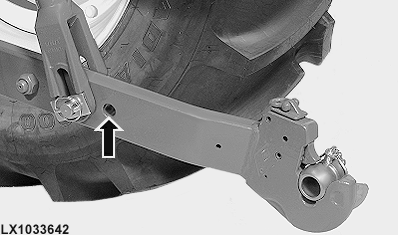

NOTE:

LX1033642-UN-17MAY04
