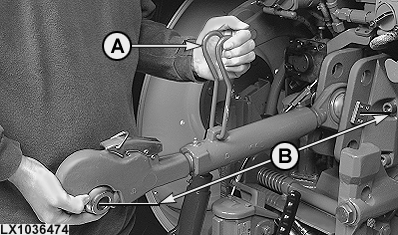

Barre de poussée

LX1036474-UN-24APR06

A - Poignée de réglage

B - Longueur

IMPORTANT: Avant l'utilisation, s'assurer que l'outil relevé n'entre pas en contact avec le tracteur. Dans ce cas, contrôler le réglage longitudinal de la barre de poussée et la hauteur de levage maximale.

La longueur de la barre de poussée peut être ajustée à l'aide de la poignée de réglage (A).

• Longueur minimum 665 mm (26.2 in)
• Longueur maximum 845 mm (33.3 in)

Respecter les cotes prescrites. Les gorges dans le filetage indiquent le réglage maximal autorisé. Les filetages ne doivent pas être dévissés davantage du support. Après réglage, rabattre la poignée sur la barre de poussée. Fixer la barre à la potence de l'outil au moyen de l'axe et la verrouiller.
