Barre de poussée à crochet (accouplement rapide)

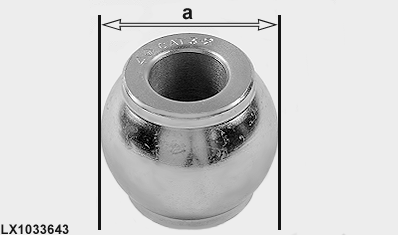

LX1033643-UN-17MAY04

Cette barre de poussée est prévue pour les rotules d'outils de catégorie III.

IMPORTANT: La rotule doit avoir le bon diamètre.

Catégorie	Diamètre de la rotule (a)
III	60 mm (2.4 in)

Utilisation du crochet d'attelage

LX1031601-UN-16SEP04

Crochet d'attelage à commande manuelle

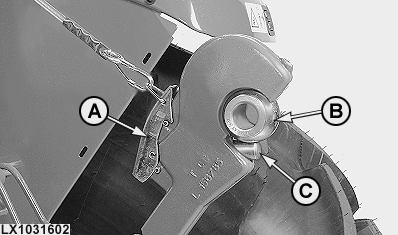

LX1031602-UN-16SEP04

Crochet d'attelage à commande par câble

A - Levier

B - Rotule

C - Axe

Le crochet est actionné au moyen d'un levier (A) qui peut être commandé soit à la main, soit par un câble.

IMPORTANT: S'assurer que le crochet est verrouillé:

Le levier (A) et le crochet doivent être en contact; il ne doit pas y avoir de jeu visible au niveau de la rotule (B). L'axe (C) doit bloquer la rotule.
