Bielles de relevage

LX1036473-UN-24APR06

LX1035442-UN-13JAN05

LX1035443-UN-13JAN05

LX1049744-UN-03MAY10

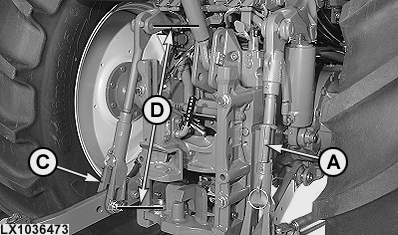

A - Poignée de réglage

B - Loquet

C - Chape

D - Longueur des bielles

E - Butées (2 sur chaque bielle de relevage)

Pour augmenter le dégagement, raccourcir les bielles. Les allonger pour augmenter la profondeur de travail.

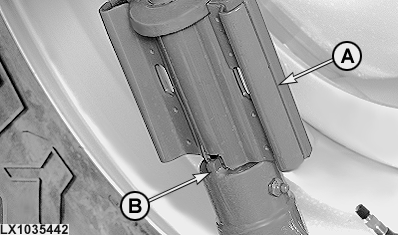

Pour la mise à niveau latérale de l'outil, régler une seule bielle. Utiliser la poignée (A) pour régler la bielle. Tirer la poignée (A) hors du loquet (B) et régler la bielle de relevage à la longueur souhaitée. Le réglage terminé, appuyer sur la poignée (A) et la verrouiller à l'aide du loquet (B).

Réglage de la bielle de relevage gauche:

• Si elle est équipée d'une poignée de réglage, procéder de la même manière que pour la bielle droite.
• Si elle n'est pas équipée d'une poignée de réglage, décrocher la bielle de la barre de traction et visser ou dévisser la chape (C).

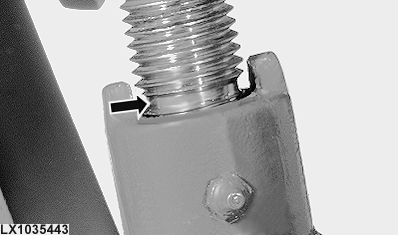

La longueur des bielles (D) ne doit pas dépasser les limites indiquées. Une rainure sur le filetage indique le réglage maximal autorisé. Les filetages ne doivent pas être dévissés davantage du support.

• Longueur minimum 940 mm (37 in)
• Longueur maximale 1120 mm (44 in)

NOTE: Les cotes ci-dessus s'entendent avec les bielles verrouillées dans les barres de traction (sans débattement vertical).

NOTE: Avec des bielles de relevage plus courtes, la hauteur de levage est réduite et la force de levage maximale.

Avec des bielles de relevage plus longues, la hauteur de levage est plus grande et la force de levage réduite.

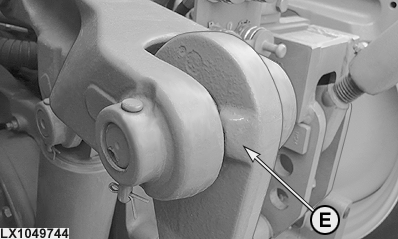

IMPORTANT: En engageant les bielles de relevage dans les bras de relevage, s'assurer que les butées (E) se trouvent toujours à l'arrière, comme illustré.

IMPORTANT: NE PAS laisser les barres de traction ou les bielles de relevage toucher les pneus ou tout autre élément du tracteur. L'écart entre les bielles de relevage et les pneus peut être augmenté en posant les bielles de relevage dans les trous avant des barres de traction.

Lorsque les barres de traction sont relevées (même si aucun équipement n'est accroché), les barres stabilisatrices hydrauliques ou mécaniques doivent être verrouillées.
