Dispositif de stabilisation (suivant équipement)

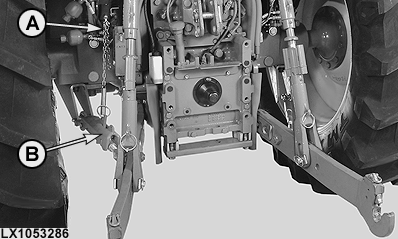

LX1053286-UN-19OCT11

Le système de stabilisation consiste d'une chaîne (A) et d'un étrier de blocage (B). L'étrier (B) étant relevé, la barre de traction peut bouger dans le sens latéral. S'il est abaissé, la barre est verrouillée.

Chaîne (A) courte:

En position relevée, les barres de traction sont verrouillées (réglage rigide); en position abaissée, elles peuvent osciller latéralement.

Chaîne (A) longue:

Les barres de traction sont verrouillées dans toutes les positions.

IMPORTANT: NE PAS laisser les barres de traction ou les bielles de relevage toucher les pneus ou tout autre élément du tracteur. Lorsque les barres de traction sont relevées (même si aucun équipement n'est accroché), les barres stabilisatrices hydrauliques ou mécaniques doivent être verrouillées.
