Barres de traction, catégorie 3 — Réglage de l'écartement

LX009470-UN-03JAN95

LX009819-UN-03JAN95

LX1046229-UN-22JUN11

LX001750-UN-05APR00

A - Étrier de verrouillage

B - Segment

C - Axe

D - Entretoise

E - Barre de traction

F - Cale de débattement

G - Gorge, catégorie 3 (écartement de 1010 mm mesuré entre les rotules d'axe en axe)

H - Levier

Approcher le tracteur du milieu de l'outil. Déposer la bague (B) et relever l'étrier de verrouillage (A). Utiliser le levier (H) pour régler l'écartement de la catégorie 3 à 1010 mm.

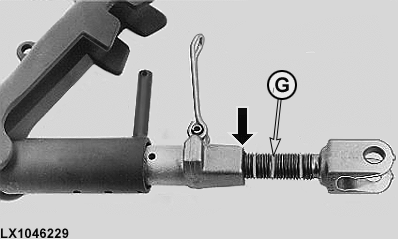

Utiliser la gorge (G) comme guide pour le réglage de l'écartement (1010 mm, mesuré entre les rotules d'axe en axe).

La gorge (G) doit être alignée sur le bord (voir flèche).

Placer ensuite le levier (H) sur l'axe (C), rabattre l'étrier (A) et le bloquer avec la bague (B). Régler ensuite l'entretoise (D).

IMPORTANT: L'écartement doit être suffisant pour éviter que les barres de tractions (E) ne heurtent les cales de débattement (F). Dans le cas contraire, des dégâts mécaniques peuvent en résulter.

IMPORTANT: En cas de présence de barres de traction télescopiques, ou la catégorie 3N est en cours de conversion vers la catégorie 3, les plaques d'usure positionnées à l'intérieur doivent être placées à l'extérieur. Voir Régler les barres de traction télescopiques pour la catégorie 3 ou 3N, dans les pages suivantes.
