Garant de prise de force

LX1049899-UN-15FEB11

LX1049906-UN-18FEB11

TS276-UN-23AUG88

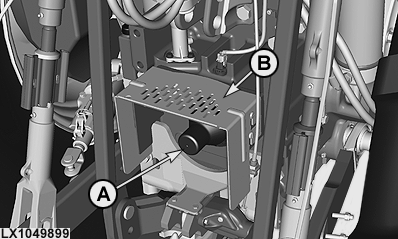

ATTENTION: Ne retirer le manchon de protection (A) de la prise de force que si celle-ci doit être utilisée.

Remettre le manchon en place sur l'embout de prise de force dès que l'équipement est décroché.

Le garant (B) peut être relevé pour accrocher un équipement, mais il doit être remis en place aussitôt après. Toutes les variantes de garants de prise de force ne sont pas montrées ici.

ATTENTION: Ne jamais engager la prise de force lorsque le garant n'est pas dans la position illustrée. Désenclencher la prise de force avant de relever l'équipement.

ATTENTION: Avant d'utiliser la prise de force, déterminer l'angle d'articulation maximal de l'arbre d'entraînement. Pendant le fonctionnement, il ne doit y avoir aucun contact entre le garant de prise de force et l'arbre d'entraînement. C'est particulièrement important lors du passage dans les coins.

Avec les prises de force type 3 (dia. 45 mm, 20 cannelures), le dégagement autour du garant de prise de force peut être réduit. Ne pas oublier ce fait lors de l'utilisation. Éviter les dommages inutiles!

Porter des gants lors du raccordement de la prise de force.

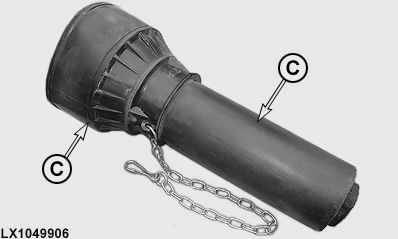

ATTENTION: Toujours mettre un garant (C) sur l'arbre d'entraînement et faire le nécessaire pour qu'il ne tourne pas avec l'arbre. Ne pas utiliser l'arbre d'entraînement si aucun garant ne couvre complètement l'arbre d'entraînement et si le garant tourne avec l'arbre.
