Enclenchement de la prise de force

LX1045839-UN-04FEB11

LX1045840-UN-04FEB11

Avec CommandARM™

LX1045841-UN-04FEB11

LX1045842-UN-04FEB11

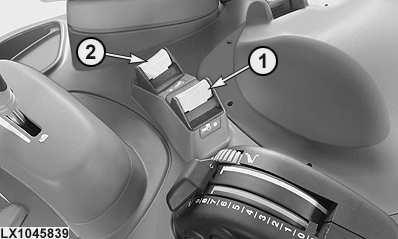

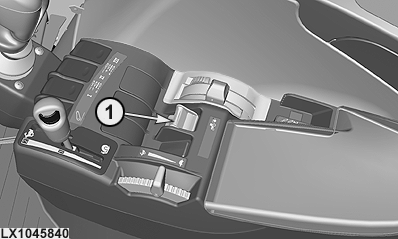

1 - Interrupteur de prise de force arrière

2 - Interrupteur de prise de force avant

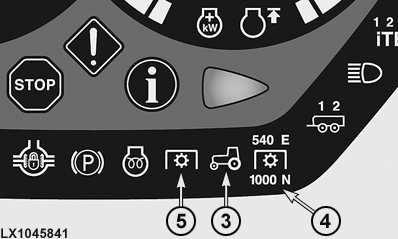

3 - Témoin de prise de force

4 - Témoin de prise de force arrière

5 - Témoin de prise de force avant

6 - Régime de prise de force arrière

7 - Régime de prise de force avant

ATTENTION: Toujours désenclencher la prise de force lorsqu'elle n'est pas utilisée.

ATTENTION: Du fait de son inertie, un outil entraîné par prise de force ne s'arrête pas immédiatement lorsque le levier de prise de force est mis en position de désenclenchement. NE PAS s'approcher de l'équipement tant qu'il tourne. Attendre l'immobilisation de l'outil avant d'intervenir.

NOTE: Tracteurs équipés d'une boîte de vitesses PowrQuad Plus ou AutoQuad Plus: le dispositif d'adaptation électronique du régime moteur doit être désactivé pendant le fonctionnement de la prise de force. Voir Réglages de la boîte de vitesses concernée à la section Utilisation du tracteur.

Pour enclencher la prise de force, enfoncer les contacteurs (1) et (2) puis les pousser vers l'avant. La prise de force se met en marche et les témoins (3) et (4) ou (3) et (5) s'allument.

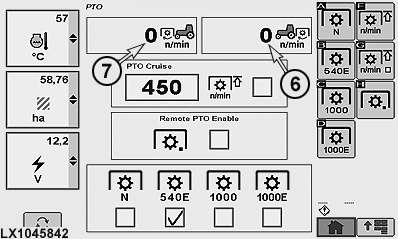

Le régime des prises de force (6) ou (7) s'affiche sur la page de prise de force du CommandCenter™.

NOTE: La limitation du régime de prise de force ne peut être activée que pour la prise de force arrière. Voir les informations sur les pages suivantes.

Pour arrêter la prise de force, tirer le contacteur (1) ou (2) vers l'arrière. Dès que l'embout de la prise de force a cessé de tourner, le témoin correspondant s'éteint et 0 s'affiche dans le champ de régime de prise de force.

NOTE: Si le moteur est arrêté alors que la prise de force est enclenchée, celle-ci ne se remet pas en marche lors du prochain démarrage.

Les témoins de prise de force arrière (3) et (4) restent allumés.

Le témoin de prise de force avant (5) s'éteint, le témoin (3) reste allumé.

Pour continuer à travailler, désenclencher la prise de force et la réenclencher.

Tracteurs avec AutoPowr: Une alarme retentit lorsque le conducteur quitte son siège avec prise de force en marche.
