Commande de la prise de force arrière par contacteur sur l'aile

LX1046225-UN-22JUN11

LX1045847-UN-04FEB11

LX1045848-UN-04FEB11

LX1045849-UN-04FEB11

1 - Touche de prise de force

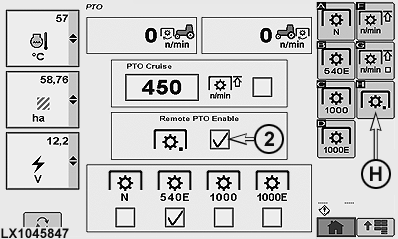

2 - Commande sur l'aile, activée

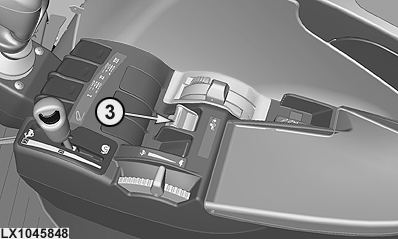

3 - Interrupteur de prise de force arrière

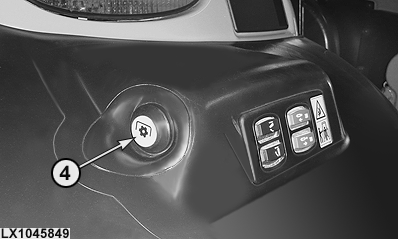

4 - Bouton de commande sur l'aile

H - Touche, activation du contacteur sur l'aile

La prise de force arrière est enclenchée et désenclenchée comme décrit ci-dessus.

Si la prise de force arrière doit être engagée depuis l'extérieur, la commande sur l'aile doit d'abord être activée. Appuyer sur la touche (1) et activer la touche (H) sur la page de prise de force. Le champ (2) s'active. Enclencher ensuite la prise de force arrière à l'aide du contacteur (3) (la prise de force ne tourne pas encore, les feux de détresse clignotent et un signal sonore se déclenche). Une fois cette étape effectuée, la prise de force arrière peut être enclenchée de l'extérieur de la cabine de la façon suivante:

Appuyer sur le contacteur sur l'aile (4). La prise de force arrière commence à tourner (les feux de détresse cessent de clignoter et restent allumés, le signal sonore s'arrête).

Si le bouton (4) est relâché plus de 4 secondes, la prise de force arrière s'arrête (les feux de détresse se remettent à clignoter, des signaux sonores retentissent).

Pour une utilisation prolongée de la prise de force arrière, appuyer sur le bouton (4) pendant au moins 4 secondes, jusqu'à ce que les clignotants (qui étaient allumés en continu) s'éteignent et que le signal sonore cesse.

Pour arrêter la prise de force arrière, appuyer sur le bouton (4) (les feux de détresse clignotent et le signal sonore se déclenche) ou sur interrupteur de prise de force arrière (3) dans la cabine.

NOTE: Si la prise de force est enclenchée depuis la cabine, elle peut être désenclenchée avec le bouton (4), mais ne peut être réenclenchée que depuis la cabine.
