Raccordement d'un équipement à la prise de force arrière

LX1036484-UN-23JAN06

ATTENTION: Arrêter le moteur et désenclencher la prise de force avant d'accrocher l'équipement.

ATTENTION: Les équipements à forte inertie ne s'arrêtent pas immédiatement lorsque le levier de commande de la prise de force est amené en position désenclenchée. NE PAS s'approcher de l'équipement tant qu'il tourne. Attendre l'immobilisation de l'équipement avant toute intervention.

ATTENTION: Toujours s'assurer que la prise de force est désenclenchée, le moteur arrêté et la clé de contact retirée avant tout nettoyage, réglage ou graissage de l'équipement entraîné par prise de force, de l'attelage trois points ou de l'arbre de transmission.

IMPORTANT: Voir les instructions d'utilisation dans cette section.

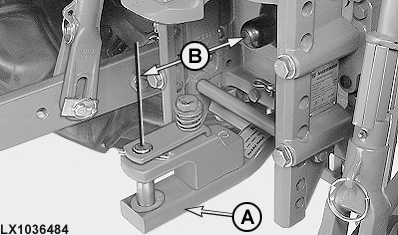

1. Aligner la barre d'attelage (A) de manière à ce qu'elle soit parallèle à l'arbre de prise de force et la verrouiller dans cette position.
2. La distance (B) entre l'extrémité de l'arbre de prise de force et le point d'attelage sur la barre dépend du type d'embout de prise de force utilisé. Il faut que la distance soit correcte.

   Embout de prise de force	Distance jusqu'à la barre d'attelage
   	Cat. II	Cat. III
   Type 1/6 cannelures..............	350 mm (13.8 in)	350 mm (13.8 in)
   Type 2/21 cannelures..............	400 mm (15.7 in)*	400 mm (15.7 in)
   Type 3/20 cannelures..............	—	500 mm (19.7 in)
   * Pas sur les tracteurs avec boîte AutoPowr™ ou boîte DirectDrive

Si les cannelures de la prise de force ne sont pas alignées sur les gorges de l'arbre de transmission, laisser le moteur à l'arrêt et sélectionner le champ N sur la page de prise de force du CommandCenter™. Tourner ensuite l'arbre de la prise de force à la main pour l'amener dans la bonne position.
