Barre de poussée EasyGuide (suivant équipement)

LX1045823-UN-14FEB11

I - Actionnement depuis la cabine

LX1045824-UN-14FEB11

I - Actionnement depuis la cabine

LX1045862-UN-14FEB11

I - Actionnement depuis le sol

LX1045863-UN-14FEB11

I - Actionnement depuis le sol

A - Câble de commande (barre de poussée)

B - Câble de commande (cliquet de blocage)

C - Cliquet de blocage (support)

D - Cliquet de blocage (barre de poussée)

Le dispositif EasyGuide permet à l'utilisateur d'accrocher et de décrocher la barre de poussée depuis la cabine et depuis le sol.

IMPORTANT: Attention: la barre de poussée est lourde et risque d'endommager d'autres composants en basculant.

IMPORTANT: Après terminaison du travail, s'assurer que la barre de poussée hydraulique est complètement rétractée et verrouillée sur le cliquet de blocage (C) du support.

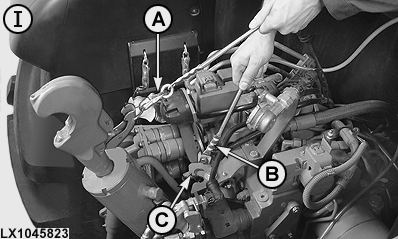

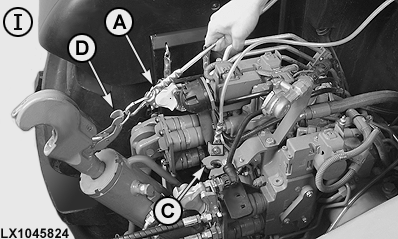

I - Barre de poussée EasyGuide, actionnement depuis la cabine

1. Tirer sur la barre de poussée à l'aide du câble (A) et maintenir le câble.

2. Utiliser le câble (B) pour déverrouiller le cliquet (C). Avec les deux mains, amener la barre de poussée à la position souhaitée au moyen du câble (A) et la laisser s'encastrer sur l'outil.

   IMPORTANT: S'assurer que la barre de poussée est fermement accrochée et que le cliquet (D) s'est encastré correctement.

3. Pour séparer la barre de poussée de l'outil, abaisser l'outil. Utiliser les deux mains et le câble (A) pour déverrouiller le cliquet (D). Tirer sur la barre de poussée pour l'encastrer dans le cliquet (C) du support.

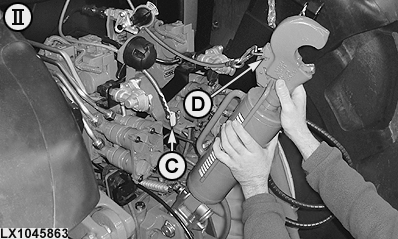

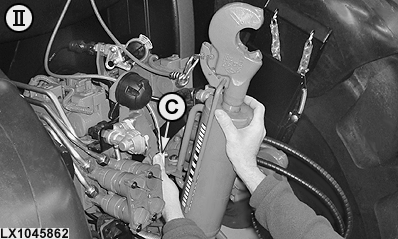

II - Barre de poussée EasyGuide, actionnement depuis le sol

1. Pousser la barre de poussée vers son support et déverrouiller le cliquet (C).

2. Utiliser les deux mains pour amener la barre de poussée à la position souhaitée et la laisser s'encastrer sur l'outil.

   IMPORTANT: S'assurer que la barre de poussée est fermement accrochée et que le cliquet (D) s'est encastré correctement.

3. Pour séparer la barre de poussée de l'outil, abaisser l'outil. Déverrouiller le cliquet (D). Utiliser les deux mains et laisser la barre de poussée s'encastrer dans le cliquet (C) du support.
