Tracteurs avec pont avant TLS

LX1053254-UN-27JUL11

LX1045854-UN-07FEB11

LX1053255-UN-11JUL11

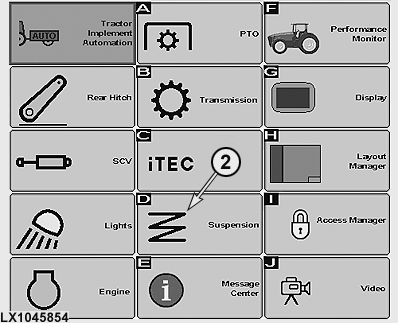

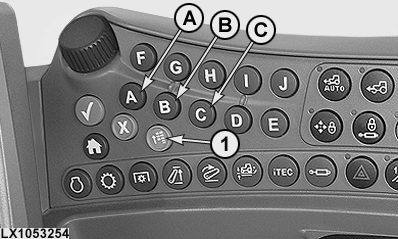

1 - Touche du menu CommandCenter™

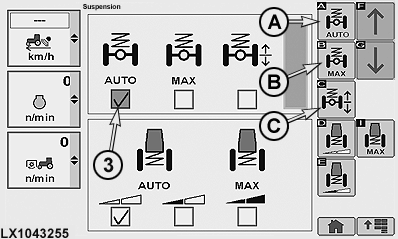

2 - Touche programmable - Affichage de la page TLS (systèmes de suspension)

3 - Case à cocher

A - Touche ou touche programmable des modes de fonctionnement AUTO

B - Touche ou touche programmable des modes de fonctionnement MAX

C - Touche ou touche programmable des modes de fonctionnement MAN

ATTENTION: Lors du démarrage du moteur et lorsqu'un réglage différent de la suspension est sélectionné, le pont avant est susceptible de se déplacer brièvement, même si le tracteur est immobile. Veiller à ce que personne ne se trouve dans la zone de danger.

IMPORTANT: Si une anomalie se produit dans le système de réglage, un message s'affiche sur le CommandCenter™. Dans ce cas, le fonctionnement du système de suspension est compromis ou le système ne fonctionne pas du tout. Conduire lentement de façon à ne pas gêner la sécurité et à ne pas endommager les composants. Consulter immédiatement le concessionnaire John Deere™.

NOTE: Le CommandCenter™ peut être commandé via le panneau de commande ou via l'écran tactile (en fonction de l'équipement).

Appuyer sur la touche (1) et afficher le menu. Appuyer sur la touche (2) et afficher la page TLS. Les réglages disponibles sur la page TLS peuvent être sélectionnés à l'aide des touches ou des touches programmables (A), (B) ou (C).

NOTE: La case à cocher (3) indique quel mode est activé.

Réglage AUTO

Si AUTO est sélectionné, la suspension réagit automatiquement aux conditions de fonctionnement. La vitesse de déplacement, les caractéristiques du sol, la charge du tracteur et des outils lourds montés à l'arrière sont tous les facteurs pris en compte de façon à assurer un confort optimal. La suspension de l'essieu avant s'enclenche dès que la vitesse du tracteur dépasse 1,5 km/h (0.9 mph).

Réglage MAX

Si MAX est sélectionné, la dureté de la suspension est réglée au maximum (par exemple, lors de travaux avec chargeur frontal). La suspension de l'essieu avant s'enclenche dès que la vitesse du tracteur dépasse 1,5 km/h (0.9 mph) et que la commande est retardée lorsque la position immobile est désenclenchée: la commande n'est pas activée tant que le tracteur ne s'est pas déplacé de 5 m (16 ft). Lorsque la vitesse est supérieure à 35 km/h (22 mph), la dureté de la suspension passe en dessous du niveau MAX pour garantir un meilleur confort. Lorsque la vitesse redescend à moins de 25 km/h (15 mph), le réglage maximum (MAX) est réactivé.

Réglage MAN

LX1053224-UN-27JUN11

LX1053225-UN-27JUN11

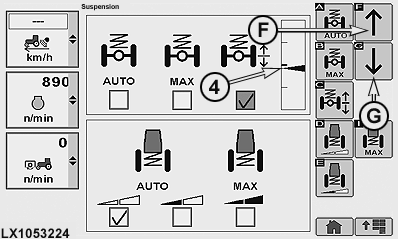

4 - Graphique à barres

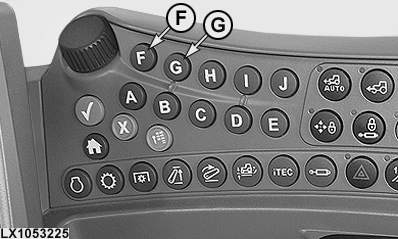

F - Touche de raccourci F

G - Touche de raccourci G

NOTE: MAN n'apparaît sur l'affichage que comme icône.

Si MAN est sélectionné, l'essieu se met en position centrale. L'avant du tracteur peut alors être relevé et abaissé manuellement (par exemple, pour faciliter l'accrochage d'outils attelés). Dès que l'icône représentant un essieu disparaît, appuyer sur les touches de raccourci (F) ou (G). (F) permet de soulever l'avant du tracteur, (G) de l'abaisser. Le graphique à barres (4) indique la position actuelle. Pour quitter la page TLS, appuyer sur la touche ou sur la touche programmable du menu du CommandCenter™ ou de la page d'accueil du CommandCenter™. Dès que la vitesse dépasse 1,5 km/h (0.9 mph), l'essieu se met en position centrale.

Le réglage manuel est annulé dès que la vitesse de déplacement dépasse 5 km/h (3 mph). Le système revient dès lors au réglage précédent (AUTO ou MAX).
