Freins pneumatiques

LX1045858-UN-07FEB11

LX1045859-UN-07FEB11

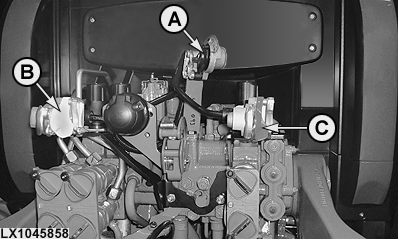

A - Noir (frein à conduite unique, suivant équipement)

B - Jaune (frein à deux conduites)

C - Rouge (frein à deux conduites, alimentation)

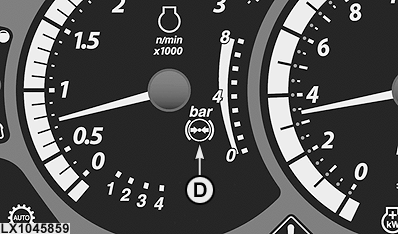

D - Témoin d'alerte (pression trop faible)

Le frein pneumatique est disponible avec un système à deux conduites ou avec un système combinant deux conduites et une conduite unique. Raccorder les remorques munies d'un circuit à conduite unique au raccord (A). Pour les remorques équipées d'un circuit à deux conduites, utiliser les raccords (B) et (C).

S'assurer que les connexions sont parfaitement propres avant de brancher les flexibles d'air comprimé. Protéger les raccords avec les capuchons pare-poussière lorsque les flexibles sont débranchés.

ATTENTION: Si la remorque est équipée d'un circuit de freinage à conduite unique, la vitesse de déplacement ne doit pas dépasser 25 km/h.

Respecter les limitations de vitesse lors du déplacement du tracteur.

IMPORTANT: Si la pression pneumatique n'est pas suffisante pour fonctionner avec une remorque, le message correspondant apparaît sur le CommandCenter. De plus, le témoin (D) s'allume lorsque la pression d'air est trop faible.

Pour éviter une usure excessive des freins, respecter les points suivants:

• S'assurer que les flexibles de pression sont branchés.
• En descendant une pente, utiliser le même rapport que celui qui serait utilisé en la montant.
• Vérifier régulièrement le fonctionnement du frein pneumatique.

ATTENTION: Travaux avec remorque:

1. Ne pas oublier de régler le distributeur de frein à commande manuelle du système de freinage pneumatique de la remorque (suivant équipement) en fonction du poids de la remorque.
2. Purger l'eau (de condensation) du réservoir d'air comprimé tous les jours (voir Entretien - Tous les jours ou toutes les 10 heures)! Si de l'eau de condensation est détectée, remplacer la cartouche du déshydrateur d'air.
3. En garant le tracteur, toujours serrer le frein de stationnement.

NOTE: Une perte de pression peut diminuer la puissance de freinage. Utiliser la remorque conformément aux instructions du constructeur.
