Changement de l'embout de prise de force arrière

LX1045860-UN-09FEB11

LX1045861-UN-09FEB11

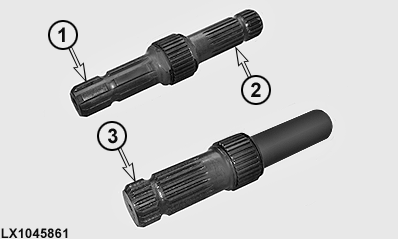

1 - Type 1 / 6 cannelures

2 - Type 2 / 21 cannelures

3 - Type 3 / 20 cannelures

A - Circlip

ATTENTION: Engager le frein de stationnement et couper le moteur. Retirer la clé de contact pour prévenir tout fonctionnement inopiné de la machine.

La prise de force arrière peut fonctionner avec différents embouts.

Embout de prise de force	Sortie nominale d'outil
Type 1 / 6 cannelures, 540 tr/min..............	Jusqu'à 70 kW
Type 1 / 6 cannelures, 1000 tr/min..............	Jusqu'à 92 kW
Type 2 / 21 cannelures, 1000 tr/min..............	Jusqu'à 115 kW
Type 3 / 20 cannelures, 1000 tr/min..............	Jusqu'à 275 kW

Pour changer l'embout de prise de force, arrêter le moteur et débarrasser l'embout de toutes les impuretés.

Utiliser une pince pour comprimer le circlip (A), puis retirer l'embout de prise de force et le circlip.

Avant de poser l'embout de prise de force, le nettoyer et y appliquer de la graisse John Deere SD POLYUREA.

Pour la pose, introduire le circlip (A) dans la gorge de l'embout de prise de force et le compresser avec une pince. Ensuite, poser l'embout dans le carter de prise de force. S'assurer que le circlip (A) est correctement positionné.

Avec moteur à l'arrêt, il doit être possible de tourner l'embout de prise de force à la main.
