Dispositif d'attelage hydraulique (commande mécanique)

LX1046199
LX1046199-UN-14JUN11

LX1045867
LX1045867-UN-15FEB11

LX1045868
LX1045868-UN-15FEB11

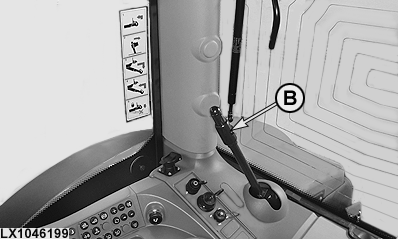

B - Levier de déverrouillage

1 - Relevage en position d'attelage de remorque

2 - Relevage en position de repos

Ce dispositif d'attelage est commandé au moyen des commandes du relevage et d'un distributeur auxiliaire.

  1. Relever complètement les barres de traction et rétracter complètement le crochet à l'aide du distributeur auxiliaire.

  2. Tirer sur le levier de déverrouillage (B) et abaisser les barres de traction. Actionner le levier de déverrouillage et le maintenir jusqu'à ce que le crochet ait quitté sa position de repos (le levier reste en position ouverte).

  3. Sortir complètement le crochet d'attelage à l'aide du distributeur auxiliaire.

  4. Abaisser l'ensemble barres de traction/crochet d'attelage à la hauteur souhaitée.

  5. Relever les barres de traction de façon à ce que le crochet s'engage dans l'anneau d'attelage de la remorque; lever complètement le dispositif d'attelage.

  6. Au moyen du distributeur auxiliaire, rétracter entièrement le crochet d'attelage jusqu'à ce qu'il soit complètement enclenché (le levier (B) revient en position initiale).

  7. Abaisser les barres de traction.

  8. S'assurer que l'attelage est correctement verrouillé. Si c'est le cas, il ne descendra pas lorsque les barres de traction sont abaissées et ne s'étendra pas lorsqu'on actionne le distributeur auxiliaire.

IMPORTANT: Si le levier de déverrouillage est difficile à actionner ou que le crochet du dispositif d'attelage ne se verrouille pas automatiquement (voir l'étape 2 ou l'étape 6 ci-dessus), faire contrôle l'installation des bielles de relevage ou du crochet par le concessionnaire John Deere.



ATTENTION:

LX1045869
LX1045869-UN-15FEB11

Avant tout déplacement, s'assurer que le relevage est complètement relevé et verrouillé, verticalement et horizontalement.

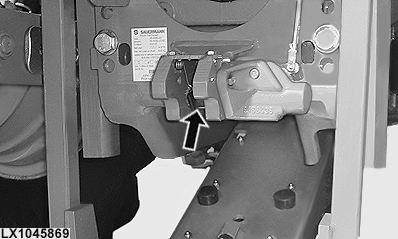

Lorsque l'attelage est abaissé, NE JAMAIS mettre les mains dans l'ouverture de verrouillage (voir flèche). Risque de blessure!

NOTE: Les composants du dispositif d'attelage hydraulique soumis à l'usure doivent être contrôlés toutes les 250 heures (voir Entretien / Toutes les 250 heures). Les remplacer si nécessaire.

Pour les charges verticales statiques et les charges tractables maximales autorisées, voir la section Caractéristiques.

LX1045870
LX1045870-UN-15FEB11

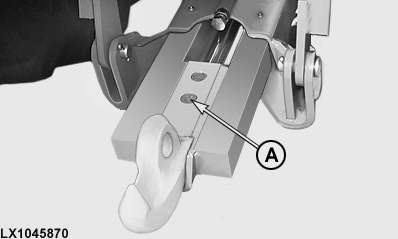

Le crochet du dispositif peut être remplacé par une barre d'attelage sans utiliser d'outils. Pour cela, retirer l'axe (A) par le haut.

La pièce non utilisée peut être rangée dans un support situé sur le châssis latéral.

OULXA64,000272F-28-20110614
