CommandCenter™ - Structure des pages

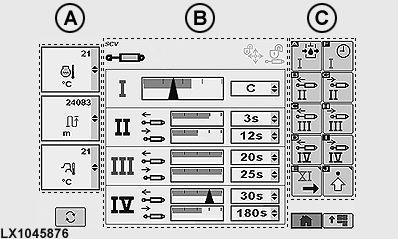

LX1045876-UN-16FEB11

Exemple de structure de page

NOTE: Page affichée comme illustration uniquement. Les pages peuvent s'afficher différemment selon la configuration du tracteur et les outils utilisés.

Les pages du CommandCenter™ sont divisées en trois parties ayant chacune une fonction différente.

A — Zones de contrôle, dans la partie gauche de la page.

Les trois zones de contrôle (A) surveillent en permanence les fonctions du tracteur. Les zones de contrôle peuvent être sélectionnées indépendamment et affichées en pleine page. Chaque zone affiche une fonction en cours ou un état spécifique du tracteur.

NOTE: Les fonctions GreenStar peuvent également être affichées sur la page et surveillées.

B — Champ de saisie, au centre de la page.

Le champ de saisie (B) dépend de la fonction du tracteur et permet d'entrer des informations et faire des sélections. Cette zone permet de visualiser et de modifier les réglages du tracteur pour un grand nombre d'applications.

C — Options des touches programmables, dans la partie droite de la page.

Les options des touches programmables sont accessibles depuis la page en cours. Sélectionner une touche programmable pour afficher une nouvelle page ou fonction, ou pour modifier un réglage ou une sélection.

NOTE: Plusieurs zones sont actives dans la plupart des pages.
