CommandCenter™ - Champs de saisie

LX1045886-UN-24FEB11

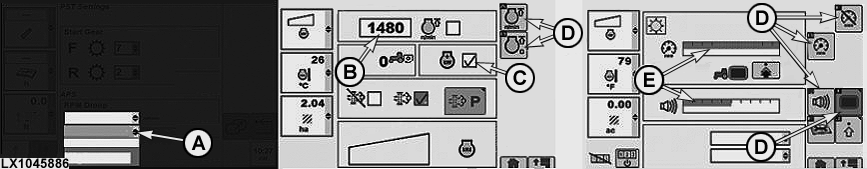

Exemple de listes déroulantes, cases à cocher, champs de saisie, touches programmables et graphiques à barres dans le CommandCenter™

LX1045880-UN-18FEB11

A — Liste déroulantes

Les listes déroulantes contiennent des valeurs numériques ou du texte. En appuyant sur les flèches à droite, le conducteur peut faire défiler la liste préconfigurée pour choisir une valeur/fonction.

Mettre la liste déroulante en surbrillance et sélectionner une des options proposées.

Pour fermer la liste déroulante sans faire de sélection, appuyer sur la touche Annuler. La liste se referme et la valeur d'origine est conservée.

B — Champ de saisie

Un champ de saisie est un cadre avec une valeur numérique ou un texte affiché à l'intérieur. Elle permet à l'utilisateur de sélectionner et de saisir de nouvelles valeurs ou du texte.

NOTE: Quand la molette de navigation est utilisée, plus elle est manipulée rapidement, plus la valeur change rapidement. La valeur augmente en tournant la molette vers l'avant et diminue en la tournant vers l'arrière.

Pour modifier une valeur, mettre le champ de saisie en surbrillance, puis effectuer la sélection.

Si un grand choix de valeurs est proposé, un pavé numérique apparaît permettant de composer les chiffres directement.

C — Case à cocher

Une fonction commandée par une case à cocher s'active ou se désactive suivant la sélection.

D — Touches programmables

Appuyer sur les touches programmables pour activer une fonction prédéfinie ou naviguer vers une page.

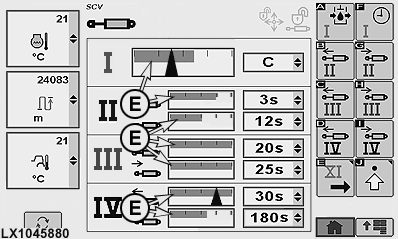

E — Graphique à barres

Pour changer une valeur, mettre le graphique à barre en surbrillance et saisir la valeur désirée ou faire une sélection.
