CommandCenter™ - Contrôle de l'écran tactile

RXA0110764-UN-09SEP10

Affichage → Test

RXA0106107-UN-20AUG10

Affichage→ Diagnostic→ Test

RXA0106632-UN-11AUG10

Commande de l'écran tactile, Test

RXA0106634-UN-03MAR10

Page test

A - Commande de l'écran tactile, Test

B - Écran tactile, Test

C - Écran tactile, Calibrage

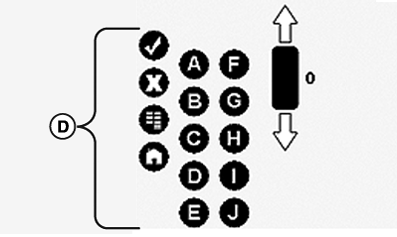

D - Touches programmables de (A) à (J)

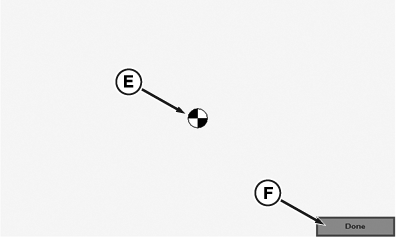

E - Séquence de test

F - Terminé

1. Appuyer sur la touche Menu.

2. Sélectionner un affichage.

3. Appuyer sur la touche programmable des contrôles.

4. Sélectionner le champ (A, commande de l'écran tactile, contrôle).

5. Sur la page de contrôle de la commande d'affichage, appuyer sur une des touches programmables A-J sur la console de droite et vérifier que la touche programmable correspondante (D) s'illumine sur l'écran.

6. Sélectionner le champ de contrôle de l'écran tactile (B) puis appuyer sur (F) dès que ce champ apparaît.

7. Sélectionner le champ de calibrage de l'écran (C). La page de la séquence de contrôle apparaît (E).

8. Appuyer sur (F) après avoir terminé.
