CommandCenter™ - Configuration de la page d'accueil

1.
   RXA0110781-UN-09SEP10

   Bouton Menu → Icône du gestionnaire de mise en page

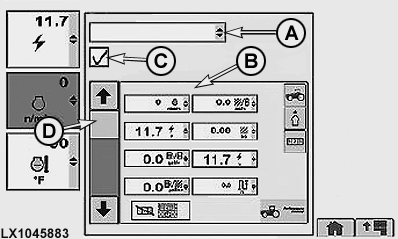

   LX1045883-UN-21FEB11

   Gestionnaire de mise en page → Configuration de la page d'accueil du CommandCenter™

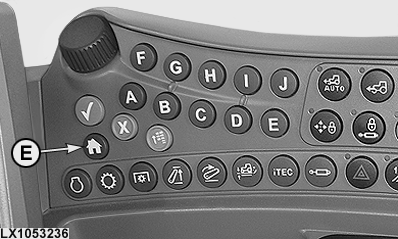

   LX1053236-UN-29JUN11

   Bouton de page d'accueil du CommandCenter™

   A - Liste déroulante des régions

   B - Nom de page

   C - Case à cocher, inclusion dans le cycle de la page d'accueil

   D - Liste déroulante

   E - Bouton de page d'accueil du CommandCenter™

   Appuyer sur le bouton Menu.

---




2. Sélectionner le gestionnaire de mise en page.

3. Le gestionnaire de mise en page s'ouvre sur la dernière page d'accueil utilisée.

4. Sélectionner la région désirée dans liste déroulante (A) pour accéder à la liste des options des trois pages d'accueil et des dix touches programmables.

   ↑	Page d'accueil 1
   	Page d'accueil 2
   	Page d'accueil 3
   	Touche programmable A
   	Touche programmable B
   	Touche programmable C
   	Touche programmable D
   	Touche programmable E
   	Touche programmable F
   	Touche programmable G
   	Touche programmable H
   	Touche programmable I
   ↓	Touche programmable J

5. Pour mettre à jour l'affichage de la page d'accueil, cocher la case (C).

6. Pour visualiser les pages d'accueil après les avoir inclues dans la mise à jour, appuyer sur (E, page d'accueil du CommandCenter™). La page d'accueil 1 s'affiche. Appuyer plusieurs fois sur le bouton de la page d'accueil pour afficher successivement les pages 1, 2 ou 3.

7. Ouvrir la liste déroulante (D) pour sélectionner les pages ou les touches programmables disponibles pour la configuration de tracteur.

   NOTE: Le nom de la page (B) figure en haut de la page. Toutes les pages ne sont pas identifiées par un nom spécifique.

8. Pour retirer une page du gestionnaire de mise en page, décocher la case (C).

9. Les 10 touches programmables peuvent également être configurées avec les options disponibles. La touche programmable choisie sera affichée sur la page d'accueil sélectionnée.

La page d'accueil par défaut du CommandCenter™ peut être paramétrée pour afficher un certain nombre de fonctions courantes du tracteur (A), normalement affichées dans la partie gauche.

RXA0110781-UN-09SEP10

Bouton Menu → Icône du gestionnaire de mise en page

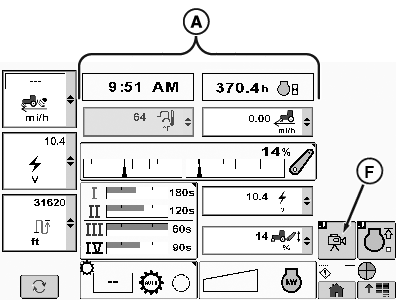

RXA0107757-UN-16SEP10

Page d'accueil par défaut

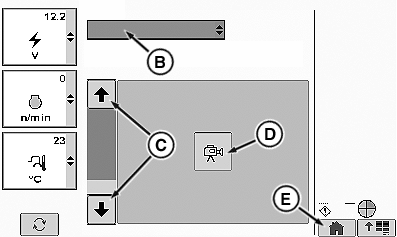

RXA0110932-UN-16SEP10

Ajouter une touche programmable vidéo

A - Fonctions du tracteur

B - Liste déroulante des régions

C - Flèches haut/bas

D - Touche programmable (Vidéo)

E - Page d'accueil du CommandCenter™

F - Touche programmable (Vidéo)

NOTE: Les styles des touches programmables ne sont visibles que sur les pages d'accueil acceptant les touches programmables configurables.

Pour ajouter une touche programmable configurable:

1. Appuyer sur le bouton Menu.

2. Sélectionner le gestionnaire de mise en page.

3. Dans la liste déroulante (B), sélectionner la région souhaitée.

4. Appuyer sur la touche programmable souhaitée A à J.

5. Faire défiler la liste à l'aide des flèches (C), jusqu'à ce que la touche programmable souhaitée soit affichée (D).

6. Sélectionner la touche programmable (E) de la page d'accueil du CommandCenter™.

7. La touche programmable sélectionnée (F) est ajoutée dans la partie droite de la page d'accueil du CommandCenter™.
