CommandCenter™ - Configuration du rétroéclairage de l'affichage

1.
   RXA0098156-UN-07NOV08

   Bouton Menu


   RXA0099747-UN-14JUL10

   Affichage

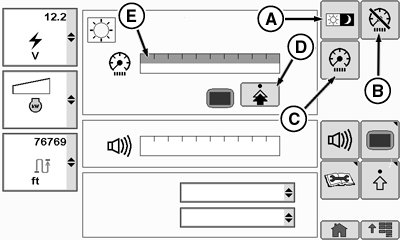

   RXA0112572-UN-22DEC10

   Affichage de la page principale — Rétroéclairage, jour


   LX1053259-UN-04AUG11

   Page des réglages du rétroéclairage

   A - Touche programmable de l'éclairage jour/nuit

   B - Touche programmable de mode d'éclairage atténué

   C - Touche programmable du mode d'éclairage atténué de la cabine

   D - Touche programmable de réglage du rétroéclairage

   E - Graphique à barre du mode d'éclairage atténué de la cabine

   F - Boîte à cocher pour la synchronisation du rétroéclairage et de l'éclairage de la cabine

   G - Touche programmable d'annulation

   H - Touche programmable de confirmation

   Appuyer sur le bouton Menu.

---




2. Sélectionner un affichage.

3. La touche programmable (A) d'éclairage de jour/nuit permet d'assombrir ou d'éclaircir l'affichage du CommandCenter™ en fonction de la période d'utilisation (diurne/nocturne). Cette option n'est disponible que lorsque le mode indépendant est activé dans le menu de réglage du rétro-éclairage.

4. Appuyer sur la touche programmable du mode d'atténuation de l'éclairage (B) pour assombrir le CommandCenter™.

   Cette fonction permet au conducteur de passer du mode de travaux dans les champs, où le CommandCenter™ est nécessaire, au mode de conduite sur route, sans l'illumination du CommandCenter™ qui peut affecter la conduite de nuit.

   NOTE: Il est également possible de passer d'un mode à l'autre en appuyant pendant cinq secondes sur le bouton de raccourci Page d'accueil situé sur l'accoudoir CommandARM™.

5. En sélectionnant la touche programmable (C) d'éclairage atténué de la cabine, le graphique à barre (E) s'affiche.

   NOTE: Lorsque le graphique à barre augmente, l'éclairage de la cabine s'intensifie. Lorsque le graphique à barre diminue, l'éclairage cabine s'assombrit.

6. Sélectionner la touche programmable (D) de réglage du rétroéclairage pour afficher la page de réglage du rétro-éclairage.

7. Passer du "mode indépendant" au mode "synchronisation avec la cabine" en cochant la case (F).

8. La sélection du mode "synchronisation avec la cabine" permet d'activer le graphique à barre d'atténuation de l'éclairage (E).

   Sélectionner la touche programmable (H) pour sauvegarder les modifications. Sélectionner la touche programmable (G) pour les annuler.
