CommandCenter™ - Réglage de la largeur d'outil et des modes de commande

RXA0098156-UN-07NOV08

Bouton Menu

RXA0106134-UN-15JUL10

Appuyer sur la touche de la page principale du moniteur de performances → Paramètres avancés

RXA0112580-UN-22DEC10

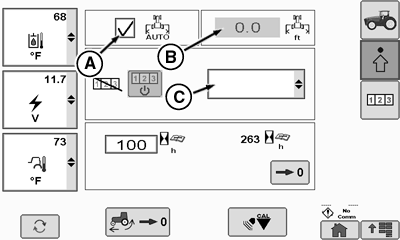

Page de moniteur de performances

RXA0112582-UN-14FEB11

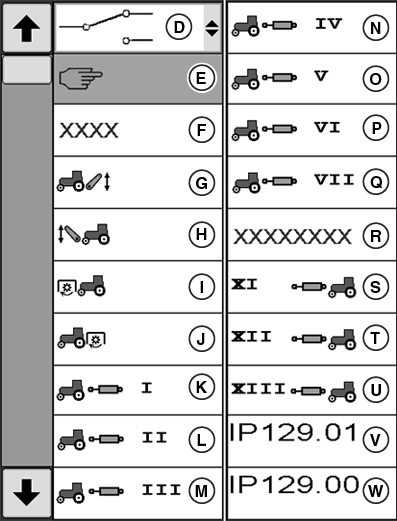

Commandes du compteur de surface

A - Case de largeur d'outil automatique

B - Case de largeur de travail de l'outil

C - Liste déroulante des commandes du compteur de surface

D - Mode contacteur

E - Mode manuel

F - Mode automatique

G - Mode contrôleur du relevage

H - Mode contrôleur du relevage avant

I - Mode prise de force avant

J - Mode prise de force arrière

K - Mode distributeur auxiliaire I

L - Mode distributeur auxiliaire II

M - Mode distributeur auxiliaire III

N - Mode distributeur auxiliaire IV

O - Mode distributeur auxiliaire XI

P - Mode distributeur auxiliaire XII

Q - Mode distributeur auxiliaire XIII

R - GreenStar™

S - Distributeur auxiliaire avant XI

T - Distributeur auxiliaire avant XII

U - Distributeur auxiliaire avant XIII

V - Indicateur de l'état de l'outil (IP129.01)

W - Indicateur de l'état de l'outil (IP129.00)

1. Appuyer sur le bouton Menu.

2. Sélectionner le moniteur de performances.

3. Sélectionner la touche de la page principale du moniteur de performances.

4. Sélectionner la case de largeur d'outil (A).

5. Le champ de saisie de la largeur d'outil (B) est en surbrillance. Saisir la largeur d'outil.

6. Appuyer sur le bouton de confirmation.

   NOTE: Si la commande manuelle du compteur de surface (E) est sélectionnée, l'indicateur de l'état de l'outil peut être modifié.

7. La commande du compteur de surface peut être modifiée en sélectionnant la liste déroulante correspondante et en choisissant une option.
