CommandCenter™ - Accès à la fonction caméra vidéo

Éviter les accidents en reculant

RXA0109491
RXA0109491-UN-05AUG10

Risque d'accidents en reculant

LX1045613
LX1045613-UN-07SEP10

Prise vidéo

F - Prise vidéo

ATTENTION: Éviter tout accident. Rester attentif et observer les alentours de la machine.

Pour éviter les collisions ou repérer des personnes/obstacles en marche arrière, ne pas se fier uniquement au retour vidéo.

Les capacités de la caméra peuvent être réduites par de nombreux facteurs comme la qualité de maintenance, les conditions du terrain, l'angle de vue.

ATTENTION: Avant de déplacer le véhicule, s'assurer que personne ne se trouve sur sa trajectoire. Utiliser l'avertisseur sonore si nécessaire. Pour une visibilité optimale, se retourner et regarder en arrière. Se servir des rétroviseurs pour contrôler toute la zone entourant la machine. Veiller à ce que les vitres et les rétroviseurs soient toujours propres, bien ajustés et en bon état. Si le champ visuel est obstrué ou si la marge de manœuvre est étroite, se faire aider par un signaleur.

IMPORTANT: Éviter toute détérioration de l'outil.

  • Fixer la caméra sur un support solide et sÛr.
  • Se familiariser avec le champ de vision de la caméra.
  • Maintenir la caméra en bon état de fonctionnement.
  • Veiller à ce que la lentille de la caméra soit propre.

IMPORTANT: Prendre en compte le mode d'affichage. Contrôler si le retour caméra est en mode “miroir" ou en mode de vision directe.

Le tracteur est équipé d'une prise pour caméra vidéo (F).

NOTE: Le positionnement de la caméra dépend de la longueur du câble et des consignes de sécurité.

IMPORTANT: Éviter toute détérioration de la caméra. La fixer correctement sur l'outil dans un endroit où elle ne risque pas d'être coincée, écrasée, heurtée ou détachée.

RXA0110766
RXA0110766-UN-09SEP10

Touche Menu → Icône Vidéo

RXA0107758
RXA0107758-UN-02AUG10

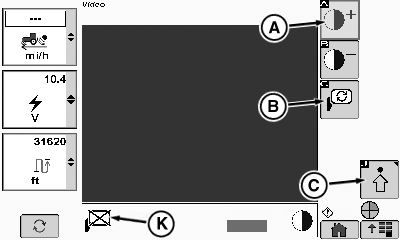

Page vidéo

RXA0107759
RXA0107759-UN-02AUG10

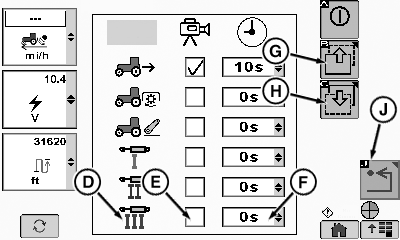

Page des réglages vidéo

RXA0107760
RXA0107760-UN-04JUN10

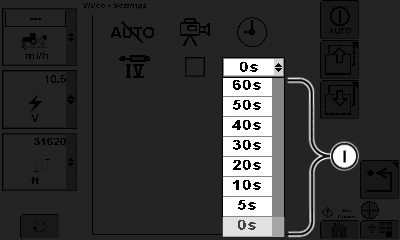

Options de la liste déroulante Durée prolongée

A - Touche programmable, augmentation du contraste

B - Touche programmable, image miroir

C - Touche programmable, paramètres avancés

D - Options de déclenchement

E - Case à cocher des options de déclenchement

F - Liste déroulante de temporisation

G - Touche programmable, page précédente

H - Touche programmable, page suivante

I - Temporisation

J - Touche programmable, retour

K - Témoin d'image miroir

  1. Brancher la caméra dans la prise à quatre plots, acheminer le câble et fixer la caméra à l'endroit souhaité.

  2. Remettre le panneau arrière du tracteur en place.

  3. Sélectionner l'icône vidéo dans le menu du CommandCenter™.

  4. Utiliser les touches d'augmentation/diminution (A) pour effectuer la mise au point de la caméra.

  5. Le conducteur peut sélectionner la vue standard ou l'image en miroir. Appuyer sur la touche (B) pour changer entre les deux vues.

    Si l'image en miroir est activée, l'indicateur (K) apparaît. Si elle est désactivée, un X s'affiche, comme illustré.

    NOTE: La touche (B) permet au conducteur de sélectionner l'image en miroir ou la vue directe.

  6. Appuyer sur la touche programmable des paramètres avancés (C).

    NOTE: Le déclenchement est une action qui active la caméra pour l'affichage vidéo. Le conducteur a la possibilité de régler une temporisation de 5 à 60 secondes pendant laquelle la page vidéo s'affiche. Exemple: si le relevage est le déclencheur et que la durée d'extension est réglée sur 0, la page vidéo apparaît exactement au moment où le relevage est enclenché et elle s'arrête dès que le mouvement du relevage est terminé. Si la temporisation est réglée sur 60 secondes, la page vidéo apparaît au moment où le relevage est enclenché, mais elle reste encore active pendant 60 secondes après la fin du mouvement du relevage.

    Chaque page affiche jusqu'à six options de déclenchement. Si plus de six options sont disponibles, appuyer sur la touche programmable Page précédente (G) ou Page suivante (H) pour voir les autres options.

  7. Sélectionner le déclencheur parmi les options (D) affichées à gauche sur la page et cocher la case (E) du déclencheur approprié.

  8. Sélectionner liste déroulante (F) à droite de la page pour choisir la temporisation souhaitée (I).

  9. Appuyer sur la touche de retour (J) pour revenir à l'écran précédent.
