CommandCenter™ - Calibrage manuel d'un radar d'une autre marque

RXA0098156-UN-07NOV08

Touche Menu

RXA0110753-UN-20SEP10

Moniteur de performances - Paramètres du Moniteur de performances→Calibrage du radar

RXA0106592-UN-02AUG10

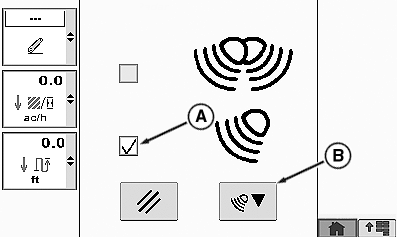

Champ de calibrage

A - Case à cocher d'activation d'un radar d'une autre marque

B - Champ de calibrage

NOTE: Le radar John Deere™ à double faisceau ne doit pas être calibré manuellement.

N'utiliser le calibrage automatique que pour les radars John Deere à double faisceau. Voir CommandCenter™ - Calibrage du radar à double faisceau John Deere dans cette section.

Pour calibrer manuellement le radar, il est nécessaire de calculer le rapport des impulsions du capteur radar par rapport à la vitesse de déplacement. La différence entre la vitesse de déplacement et la vitesse du capteur radar est calculée automatiquement. Pour plus d'information, voir CommandCenter™ - Adaptation de la vitesse de déplacement à la vitesse du capteur radar dans cette section.

Préparatifs:

Tracteur à vide (sans charge)

Sur une surface plane, ferme et sèche, tracer un parcours de 122 m (400 ft). Placer des repères facilement repérables au début et à la fin du parcours.

Calibrage:

1. Conduire le tracteur à vide jusqu'à la ligne de départ, sans la franchir.

2. Appuyer sur la touche Menu.

3. Sélectionner le moniteur de performances.

4. Appuyer sur la touche des réglages du moniteur de performances.

5. En bas de la page, appuyer sur la touche de calibrage du radar.

6. Cocher la case “radar d'une autre marque” (A).

7. Appuyer sur la touche de calibrage (B) et suivre les instructions du CommandCenter™.

8. Les résultats du calibrage s'affichent sur le CommandCenter™.

9. Si un message d'échec apparaît, répéter la procédure.

   NOTE: Si le calibrage échoue trois fois de suite, contacter le concessionnaire John Deere.
