Pose des masses frontales

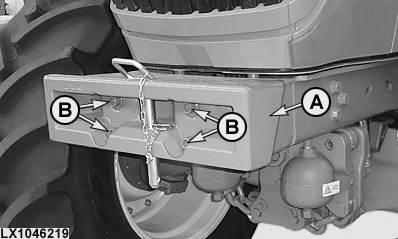

LX1046219-UN-22JUN11

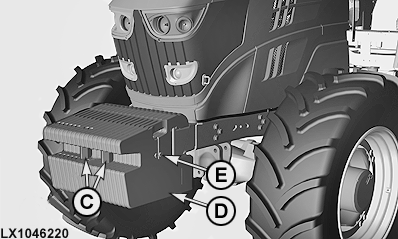

LX1046220-UN-22JUN11

A - Support de masses

B - Vis de fixation

C - Chape

D - Masses supplémentaires

E - Vis

Un support de masses (A) et jusqu'à 18 masses supplémentaires (D) peuvent être montés sur le tracteur.

IMPORTANT: Serrer les vis de fixation (B) du support de masses (A) à 600 Nm (440 lb-ft) et les vis (E) des masses supplémentaires (D) à 230 Nm (170 lb-ft).

Il est possible de monter jusqu'à 18 masses supplémentaires (D) sur le tracteur.

Différentes masses supplémentaires sont expédiées et installées en EU et en Amérique du Nord.

Région	Poids par masse supplémentaire	Poids avec 18 masses supplémentaires
EU, référence: L38451..............	50 kg (110 lb)	900 kg (1980 lb)
Amérique du Nord, référence: R127764 ..............	43 kg (95 lb)	774 kg (1710 lb)

Pour chaque augmentation de poids de 10 kg (22 lb), la charge sur l'axe avant augmente de12 kg (26,5 lb).

IMPORTANT: Lorsque l'on monte six masses frontales ou plus, les disposer de façon à ce qu'elles forment une chape d'attelage (C).

La chape d'attelage ne doit être utilisée que pour manoeuvrer ou remorquer le tracteur sur des routes stabilisées.
