Montage sur le support de masses

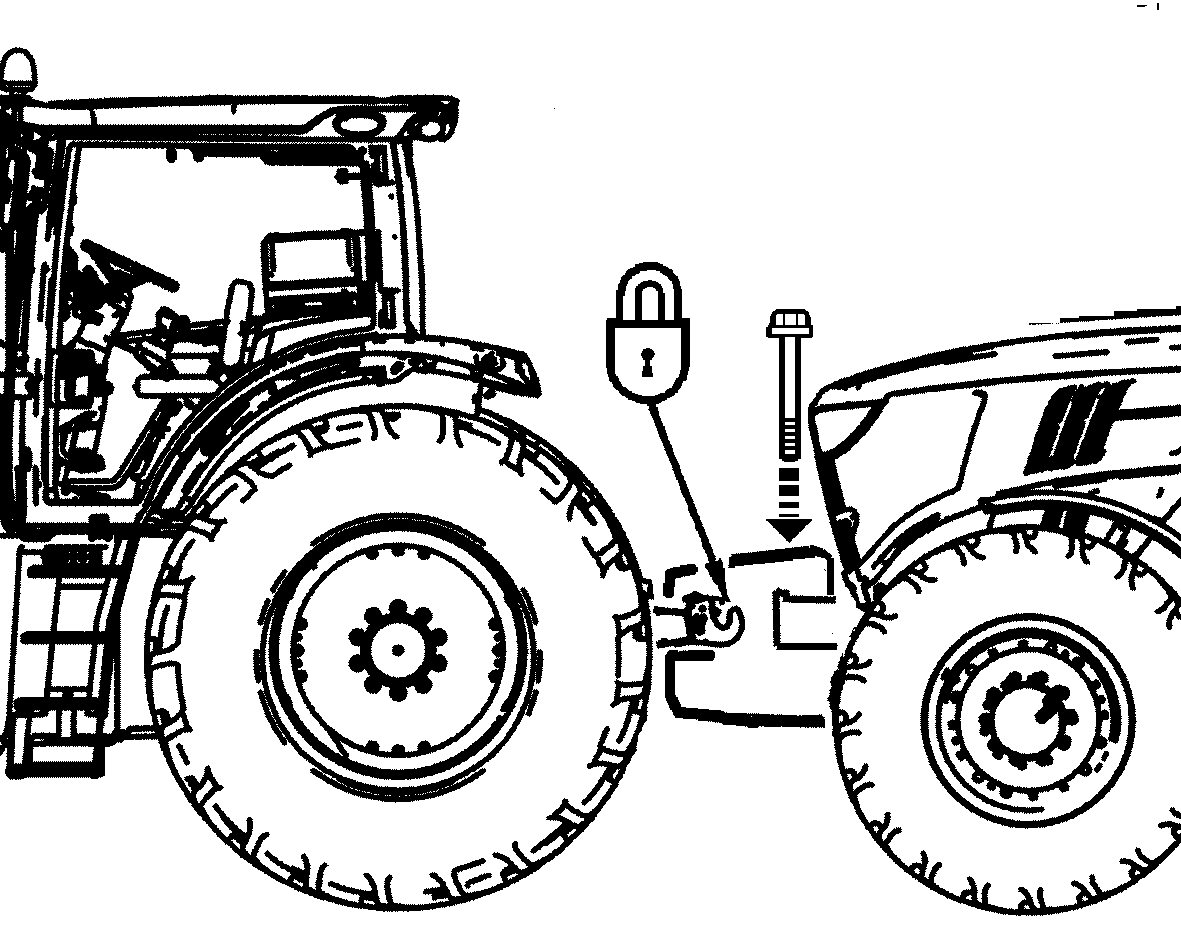

LX1046223-UN-13JUL11

Accrocher la masse de lestage aux barres de traction d'un tracteur approprié et conduire celui-ci devant le tracteur sur lequel la masse de lestage doit être montée.

NOTE: Lorsque la masse de lestage à fixation rapide est montée, les masses frontales habituellement utilisées ne peuvent plus être attachées. La seule exception est le jeu de masses de 180 kg (400 lb).

Abaisser la masse de lestage à fixation rapide sur le support de masses. L'engagement de la masse est clairement perceptible.

NE PAS décrocher la masse des barres de traction du tracteur support à ce stade des opérations. D'abord mettre en place et serrer la vis de verrouillage, puis effectuer les opérations décrites ci-dessous.

ATTENTION: Vérifier qu'il n'y a personne dans la zone de danger.

ATTENTION: Enclencher le frein de stationnement du tracteur qui reçoit la masse de lestage à fixation rapide.

ATTENTION: Sélectionner la commande de profondeur sur le relevage du tracteur support.

ATTENTION: S'assurer que les crochets des barres de traction sont bien engagés.

IMPORTANT: Les tracteurs sans pont avant ne peuvent pas être utilisés pour le montage avant!

IMPORTANT: Ne pas dépasser les charges autorisées par essieu et par roue. Consulter le livret d'entretien et les recommandations du fabricant.

IMPORTANT: NE PAS utiliser la barre de poussée pour l'accrochage.

LX013465-UN-03APR96

ATTENTION: La masse de lestage à fixation rapide doit rester accrochée jusqu'à ce que la vis de verrouillage soit vissée à fond et bloquée. Vérifier également que l'écrou de blocage (A) porte bien sur le support de masses.

Serrer les boulons à 300 Nm (220 lb-ft).

Décrocher les barres de traction et visser à fond l'axe de montage de la masse.

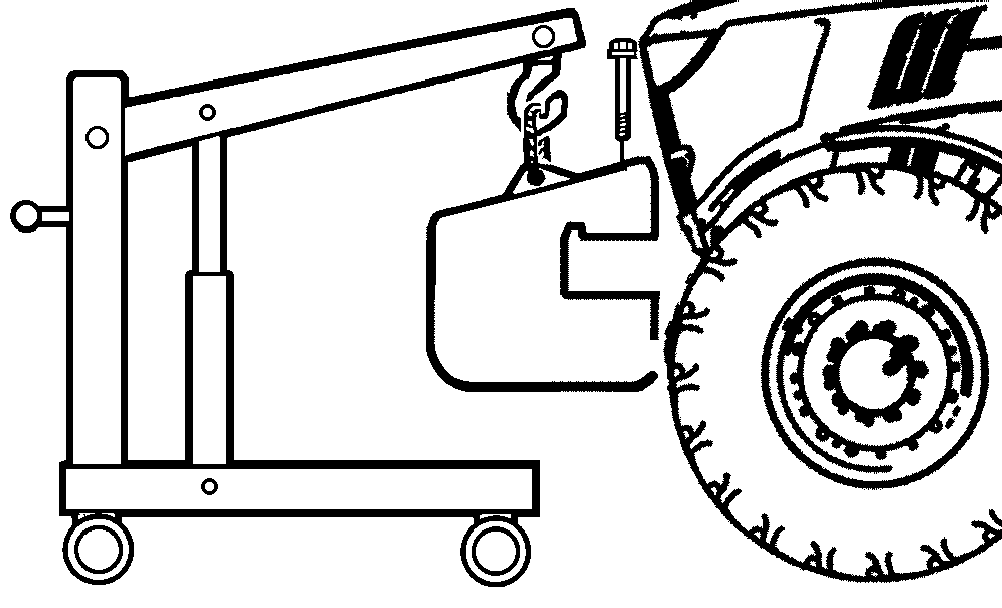

LX1046224-UN-13JUL11

Il est possible d'utiliser une grue ou un outil de levage adéquat pour monter la masse de lestage à fixation rapide. Pour ce faire, accrocher la masse à l'oeillet soudé.

Lorsque la masse de lestage a été montée sur le support de masses, mettre en place la vis de fixation. Ne pas décrocher l'outil de levage tant que la vis n'est pas en place.

Serrer la vis de fixation 300 Nm (220 lb-ft).

ATTENTION: La masse de lestage à fixation rapide doit rester accrochée jusqu'à ce que la vis de verrouillage soit vissée à fond et que l'écrou de blocage porte sur le support de masses.

ATTENTION: Si un outil de levage de type commercial courant est utilisé, s'assurer que sa capacité de charge est suffisante.

ATTENTION: N'utiliser que des outils de levage agréés.
