Fonctionnement et accès au mode de diagnostic avec le CommandCenter™ (niveau client)

Les adresses de diagnostic client sont affichées ici.

LX1051629-UN-22FEB11

LX1051263-UN-22FEB11

1 - CommandCenter™

2 - Boîtier de commande

3 - Molette de navigation (mise en surbrillance et valeurs de réglages)

4 - Bouton de saisie (confirmation, masquage, sauvegarde et démarrage)

5 - Bouton Menu

L'accès au CommandCenter™ s'effectue par le biais des boutons et de la molette sur le boîtier de commande.

1.
   LX1050866-UN-12OCT11

   Menu

   1 - Touche programmable de la page du centre de messages

   Appuyer sur le bouton Menu.

   NOTE: Pour masquer un code de diagnostic ou un message d'information affiché sur le CommandCenter™, maintenir le bouton de saisie enfoncé.

   Mettre en surbrillance la touche programmable de la page du centre de messages avec la molette de navigation et appuyer sur le bouton de saisie.

   NOTE: L'ordre des icônes affichées peut varier selon la configuration du véhicule.

---




2.

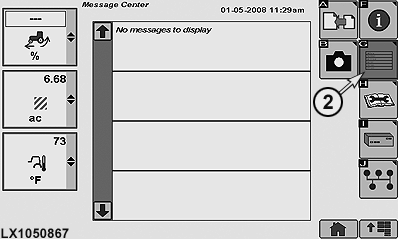

   LX1050867-UN-12OCT11

   Page Centre de messages

   G - Touche programmable des adresses de diagnostic

   Mettre en surbrillance la touche programmable des adresses de diagnostic avec la molette de navigation et appuyer sur le bouton de saisie.

---




3.

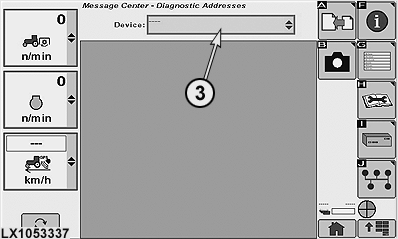

   LX1053337-UN-29NOV11

   Menu déroulant

   S - Menu déroulant

   Mettre le menu déroulant en surbrillance avec la molette de navigation et appuyer sur le bouton de saisie.

---




4.

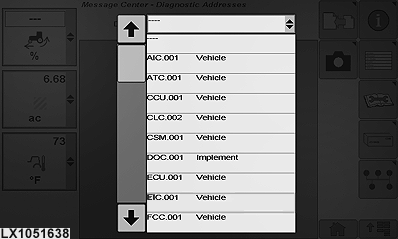

   LX1051638-UN-23FEB11

   Mettre le logiciel souhaité en surbrillance avec la molette de navigation et appuyer sur le bouton de saisie.

   La molette de navigation permet de naviguer dans la liste.

   NOTE: La liste de logiciels peut varier suivant les options installées.

---




5.

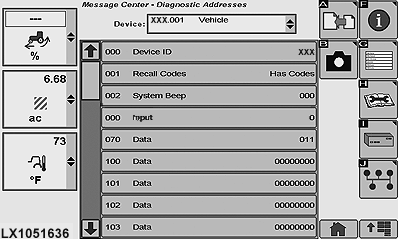

   LX1051636-UN-23FEB11

   Mettre l'adresse souhaitée en surbrillance avec la molette de navigation et appuyer sur le bouton de saisie.

---




6.

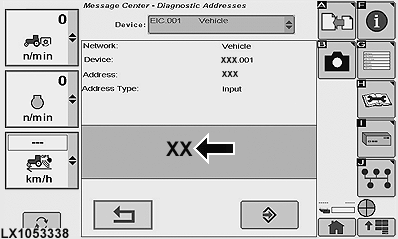

   LX1053338-UN-29NOV11

   4 - Touche de sauvegarde

   5 - Touche programmable d'annulation

   La valeur affichée ne peut être remplacée que par une adresse paramétrable.

   Mettre la valeur en surbrillance avec la molette de navigation et appuyer sur le bouton de saisie.

   Modifier la valeur de réglage avec la molette de navigation et appuyer sur le bouton de saisie.

   Pour sauvegarder, mettre la touche programmable de sauvegarde en surbrillance avec la molette de navigation et appuyer sur le bouton de saisie.

   Pour annuler ou quitter, utiliser la molette de navigation pour mettre la touche d'annulation en surbrillance, puis appuyer sur le bouton de saisie.

   Réglages personnels

   Utiliser les valeurs du tableau et entrer ces valeurs à l'adresse paramétrable correspondante pour activer ou désactiver les réglages personnalisés souhaités.

   ATC 033 - Température affichée, configuration
   L'affichage passe toutes les 10 secondes de l'affichage de la température souhaitée à celui de la température ambiante..............	0
   Température souhaitée affichée en permanence (réglage d'usine)..............	1
   PTQ 167 - Désactivation ou activation du contacteur de débrayage sur levier de gammes
   Contacteur de débrayage sur levier de gammes désactivé..............	0
   Contacteur de débrayage sur levier de gammes activé..............	1

---
