Cales de débattement (suivant équipement)

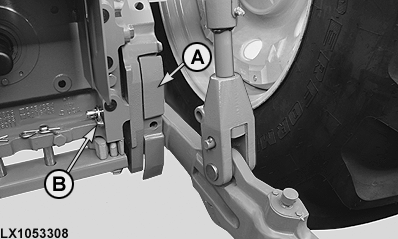

LX1053308-UN-20SEP11

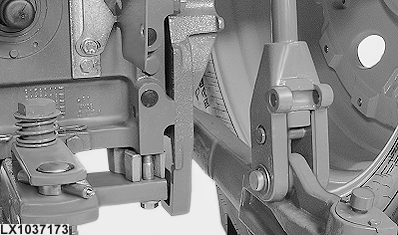

LX1037173-UN-29SEP05

A - Cales de débattement

B - Goupille à anneau

Les cales de débattement (A) permettent de limiter le jeu latéral des barres de traction pour le travail ou le transport.

Si l'équipement doit suivre exactement les traces du tracteur, les cales de débattement doivent être en place.

NOTE: Si le jeu latéral est excessif alors que les cales de débattement sont en place, installer des entretoises supplémentaires entre le carter de prise de force et les supports des cales. S'adresser au concessionnaire John Deere pour obtenir les entretoises appropriées.

Si l'équipement doit pouvoir se déplacer latéralement durant le travail (charrue ou herse à disques par ex.), retirer les goupilles à anneau (B) et déposer les cales de débattement.

Lorsque les cales sont dans cette position, les barres de traction peuvent se déplacer latéralement durant le travail. En position de transport, le débattement est supprimé.

IMPORTANT: La barre de traction ne doit entrer en contact avec les pneus sur aucun point de son rayon d'action (de la position la plus haute à la plus basse).
