Levier multi-fonction mécanique avec amortissement de chargeur frontal

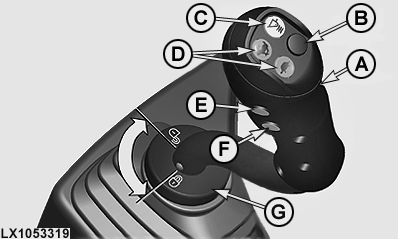

LX1053319-UN-10OCT11

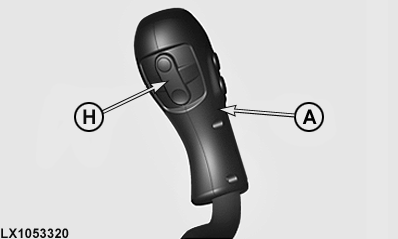

LX1053320-UN-10OCT11

LX1054600-UN-10OCT11

A - Levier multifonction

B - Bouton de mémorisation (sauf pour l'Amérique du Nord)

C - Bouton d'activation de l'amortissement de chargeur frontal

D - Boutons de passage des vitesses

E - Bouton, électrovanne de dérivation 1 sur l'équipement frontal (pas pour l'Amérique du Nord)

F - Bouton, électrovanne de dérivation 2 sur l'équipement frontal (pas pour l'Amérique du Nord)

G - Bague de verrouillage (verrouillage de transport)

H - Interrupteur de montée/descente

Fonctions de base:

• Rotation de la bague de verrouillage vers la droite = verrouillage
• Rotation de la bague de verrouillage vers la gauche = déverrouillage
• Levier vers l'arrière = levage du chargeur frontal
• Levier vers l'avant jusqu'à ce qu'une résistance se fasse sentir = abaissement du chargeur frontal
• Levier vers l'avant au-delà de la résistance perceptible (cran d'arrêt) = chargeur frontal en position flottante
• Levier vers la gauche = la benne bascule vers le haut
• Levier vers la droite = la benne bascule vers le bas

Fonctions et programmation avancées:

Le levier multifonction (A) permet de commander simultanément deux distributeurs indépendants à commande mécanique. Un troisième distributeur est actionné grâce à l'interrupteur à bascule (H), ce qui permet le contrôle d'une fonction supplémentaire.

Si le bouton Memo™ (B) est pressé pendant le levage ou l'abaissement, le chargeur frontal ne bouge pas au-delà de la position pré-réglée.

Le fait de presser les boutons (E) et (F) actionne les électrovannes de dérivation de l'équipement, ce qui permet le contrôle de fonctions supplémentaires.

NOTE: Pour plus de détails, voir le livret d'entretien de l'équipement. L'amortissement du chargeur frontal doit être activé avant son utilisation.

L'amortissement du chargeur frontal est enclenché et désenclenché à l'aide du bouton (C). Lorsque le chargeur frontal est enclenché, la diode électroluminescente du bouton (C) s'allume.

Les bboutons de passage des vitesses (D) permettent de passser les vitesses au niveau de la boîte.

ATTENTION: Le levier multi-fonction doit être verrouillé lorsque le chargeur frontal n'est pas utilisé. Pour ce faire, tourner la bague de verrouillage (G) et vérifier que le levier multifonction ne peut plus être actionné. Si ceci n'est pas effectué, le chargeur frontal peut être actionné par inadvertance alors que le tracteur est en mouvement, ce qui peut provoquer de sérieux accidents.

Activation et désactivation de l'amortissement du chargeur frontal

1. Maintenir le bouton (C) enfoncé puis mettre le contact.
2. Maintenir le bouton (C) enfoncé pendant encore 5 secondes au moins jusqu'à ce que la diode électroluminescente du bouton commence à clignoter.
3. Relâcher le bouton et l'enfoncer de nouveau au cours des 5 secondes qui suivent pour accéder au mode de programmation.
4. La programmation actuelle de l'amortissement du chargeur frontal est la suivante:

   Diode électroluminescente éteinte en permanence ==> amortissement du chargeur frontal désactivé

   Diode électroluminescente allumée en permanence ==> amortissement du chargeur frontal activé

5. Appuyer sur le bouton (C) pour activer ou désactiver l'amortissement du chargeur frontal.
6. Pour quitter le mode de programmation et sauvegarder les réglages, appuyer sur un bouton quelconque du levier multifonction ou couper le contact.
