Contrôle du pincement sur les ponts avants 4RM

LX202536-UN-29JUL13

LX1046204-UN-16JUN11

1. S'assurer que les roues sont bien droites en roulant en ligne droite sur env. 15 m (50 ft).

   ATTENTION: Ne pas démarrer le moteur lors des mesures et bien immobiliser le véhicule.

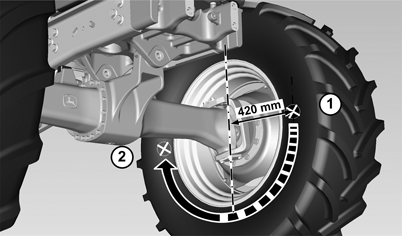

2. En partant du centre de la roue, tracer un repère (X) à 420 mm (16.5 in) sur les deux côtés intérieurs de la roue. Les deux repères doivent se trouver à hauteur de l'axe (demi-diamètre de roue).

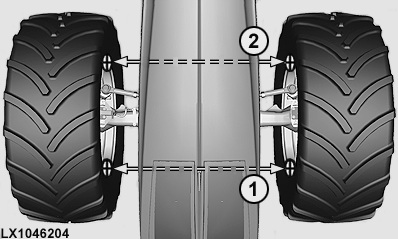

3. Mesurer la distance (1) à l'avant entre la roue gauche et droite puis noter le résultat.

4. Avancer le tracteur d'un demi-tour des roues avant pour amener le repère (X) à l'arrière (2).

5. À l'arrière, mesurer la distance (2) puis noter la valeur.

La cote (1) à l'avant doit correspondre à la cote (2) à l'arrière. Une tolérance de ± 1,5 mm (0.06 in) est admissible.
