Fusibles et relais (LCS), boîte DirectDrive - (tracteurs 6140R et 6210R)


Généralités

LX1050130
LX1050130-UN-08MAR11

LX1050131
LX1050131-UN-16FEB11

IMPORTANT: Afin d'éviter toute détérioration de l'installation électrique, ne jamais installer un fusible d'un ampérage supérieur à celui indiqué dans le tableau.

IMPORTANT: Certaines positions de fusible sont vacantes à la livraison du tracteur. Elles doivent rester libres jusqu'à ce que les fonctions correspondantes soient post-équipées.

La platine de fusibles et de relais du circuit LCS (Load Center Secondary) se trouve dans l'espace pieds de la console droite.

Déposer le couvercle de la platine de fusibles et de relais (LCS).

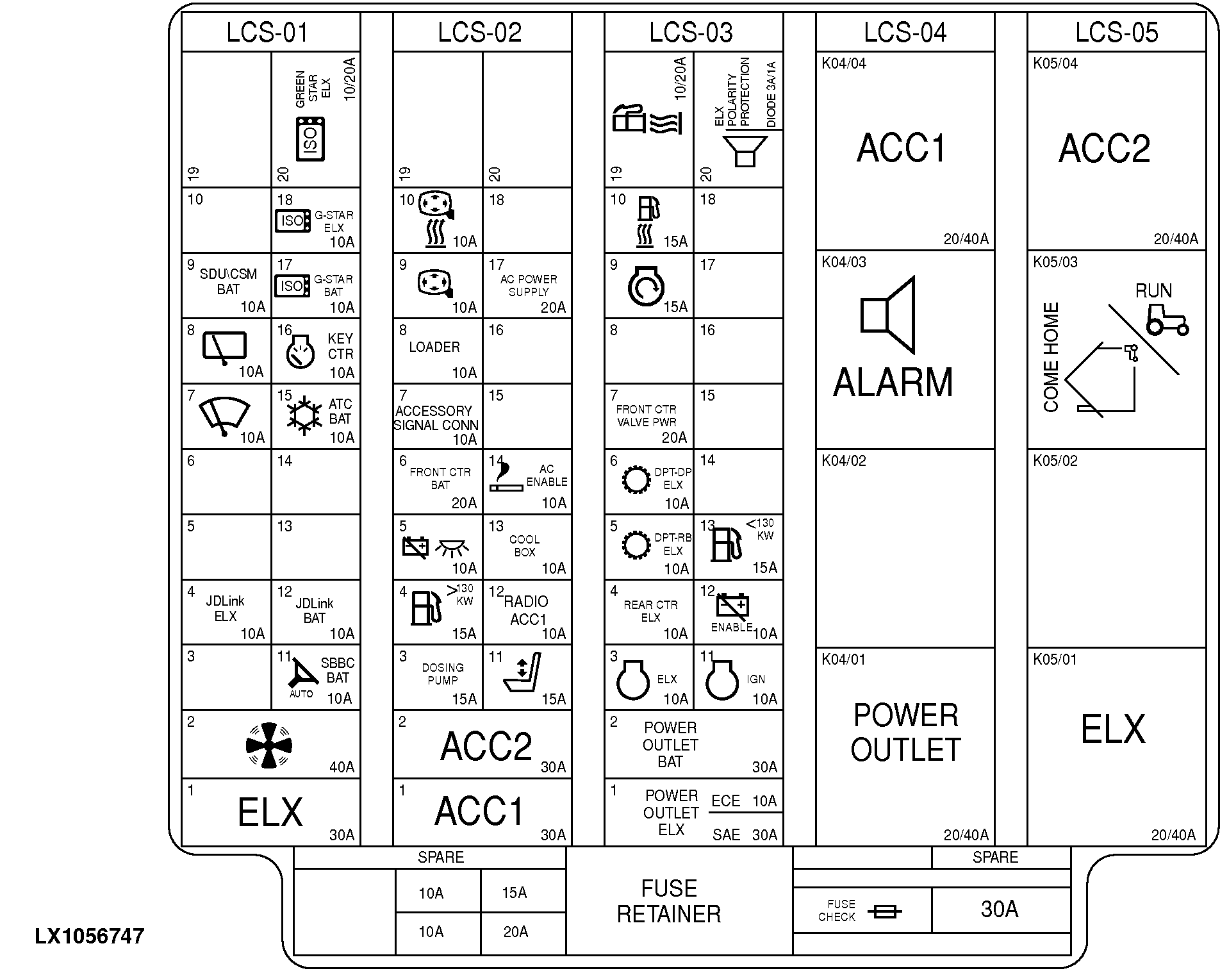

Platine de fusibles et de relais (LCS), récapitulatif - (tracteurs 6140R à 6210R)

LX1056747
LX1056747-UN-17SEP12

LCS-01 - F01LCS - Fusibles (LCS), boîte DirectDrive

LCS-02 - F02LCS - Fusibles (LCS), boîte DirectDrive

LCS-03 - F03LCS - Fusibles (LCS), boîte DirectDrive

LCS-01 - K01LCS - Relais (LCS), boîte DirectDrive

LCS-02 - K02LCS - Relais (LCS), boîte DirectDrive

LCS-03 - K03LCS - Relais/diodes (LCS), boîte DirectDrive

LCS-04 - K04LCS - Relais (LCS), boîte DirectDrive

LCS-05 - K05LCS - Relais (LCS), boîte DirectDrive

FUSE CHECK - Contrôleur de fusibles

FUSE RETAINER - Retenue pour outil de changement de fusibles (approprié pour tous les types de fusible)

SPARE - Fusibles de rechange


F01LCS - Fusibles (LCS), boîte DirectDrive - (tracteurs 6140R à 6210R)

LX1054511
LX1054511-UN-22DEC11

Nº de fusible

Intensité (A)

Consommateur

F01LCS/01

30 A

Alimentation des composants électroniques (ELX)

F01LCS/02

40 A

Moteur de ventilateur de recirculation

F01LCS/03

—

Vacant

F01LCS/04

10 A

Contrôleur télématique (JDLink™/Service ADVISOR™ Remote)

F01LCS/05

—

Vacant

F01LCS/06

—

Vacant

F01LCS/07

10 A

Moteur d'essuie-glace de pare-brise

F01LCS/08

10 A

Moteur de l'essuie-glace arrière

F01LCS/09

10 A

Contrôleur du CommandCenter™, contrôleur du module de contacteurs de la cabine, prise de diagnostic (bus CAN)

F01LCS/10

—

Vacant

F01LCS/11

10 A

Contrôleur de direction (AutoTrac™)

F01LCS/12

10 A

Contrôleur télématique (JDLink™/Service ADVISOR™ Remote)

F01LCS/13

—

Vacant

F01LCS/14

—

Vacant

F01LCS/15

10 A

Contrôleur du ClimaTrak™, radio ou contrôleur de la climatisation, radio

F01LCS/16

10 A

Boîtier d'instruments, contrôleur du système antidémarrage

F01LCS/17

10 A

GreenStar™ (AMS)

F01LCS/18

10 A

GreenStar™ (AMS)


F02LCS - Fusibles (LCS), boîte DirectDrive - (tracteurs 6140R et 6150R)

LX1054512
LX1054512-UN-22DEC11

Nº de fusible

Intensité (A)

Consommateur

F02LCS/01

30 A

Alimentation des accessoires (ACC1)

F02LCS/02

30 A

Alimentation des accessoires (ACC2)

F02LCS/03

—

15 A

Vacant sur les modèles 6140R et 6150R

Sur les modèles 6170R à 6210R, pompe de dosage de carburant

F02LCS/04

—

15 A

Vacant sur les modèles 6140R et 6150R

Sur les modèles 6170R à 6210R, pompe d'alimentation

F02LCS/05

10 A

Coupe-batterie, éclairage du marchepied

F02LCS/06

20 A

Contrôleur du châssis avant

F02LCS/07

10 A

Connecteur pour accessoires (X37F-3), prise signaux électroniques

F02LCS/08

15 A

Connecteur pour chargeur frontal (X37F), dispositif d'attelage à commande électrohydraulique (E-PUH)

F02LCS/09

10 A

Rétroviseurs électriques extérieurs (réglage)

F02LCS/10

10 A

Rétroviseurs électriques extérieurs (chauffage)

F02LCS/11

15 A

Fauteuil du conducteur

F02LCS/12

10 A

Radio

F02LCS/13

10 A

Compartiment réfrigéré électrique

F02LCS/14

10 A

Allume-cigares, convertisseur 230/115 V, caméra vidéo

F02LCS/15

—

Vacant

F02LCS/16

—

Vacant

F02LCS/17

20 A

Convertisseur 230/115 V

F02LCS/18

—

Vacant

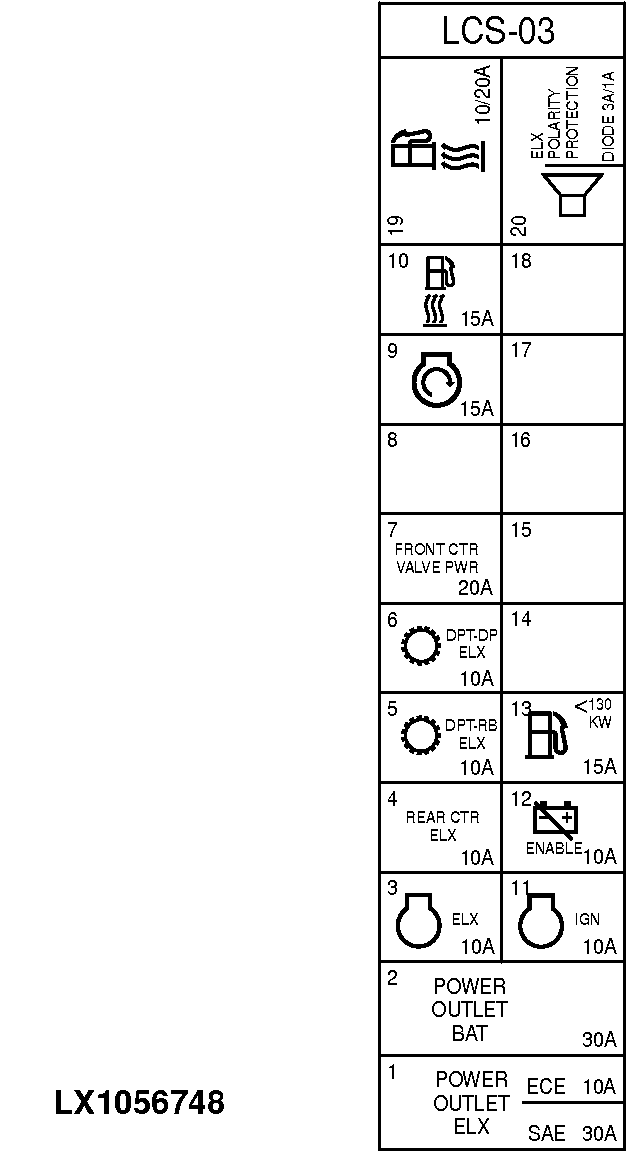

F03LCS - Fusibles (LCS), boîte DirectDrive - (tracteurs 6140R et 6150R)

LX1056748
LX1056748-UN-17SEP12

Nº de fusible

Intensité (A)

Consommateur

F03LCS/01

30 A

Prise 3 plots, prise multiple, prise 7 plots (SAE)

10 A

Prise 3 plots, prise multiple (ECE)

F03LCS/02

30 A

Prise 3 plots, prise multiple, prise 7 plots (SAE)

30 A

Prise 3 plots, prise multiple (ECE)

F03LCS/03

10 A

Contrôleur du moteur, contrôleur du système antidémarrage

F03LCS/04

10 A

Contrôleur du châssis arrière

F03LCS/05

10 A

Contrôleur de passage des gammes (boîte DirectDrive)

F03LCS/06

10 A

Contrôleur de passage des vitesses (boîte DirectDrive)

F03LCS/07

20 A

Alimentation du contrôleur du châssis avant (électrovannes, moteurs pas-à-pas des distributeurs indépendants à commande électrique)

F03LCS/08

—

Vacant

F03LCS/09

15 A

Contacteur de démarrage

F03LCS/10

15 A

Réchauffeur de carburant

F03LCS/11

10 A

Contrôleur du moteur ECU

F03LCS/12

15 A

Relais alimentation coupe-batterie

F03LCS/13

15 A

Pompe à carburant sur tracteurs 6140R et 6150R

Vacant sur les modèles 6170R à 6210R

F03LCS/14

—

Vacant

F03LCS/15

—

Vacant

F03LCS/16

—

Vacant

F03LCS/17

—

Vacant

F03LCS/18

—

Vacant


Relais (LCS), boîte DirectDrive - (tracteurs 6140R à 6210R)

LX1054501
LX1054501-UN-22DEC11

Nº du relais

Intensité (A)

Désignation

Nº du relais

Intensité (A)

Désignation

K01LCS/19

—

Vacant

K04LCS/01

20/40 A

Relais pour prise 3 plots, prise multiple, prise 7 plots (SAE)

Relais pour prise 3 plots, prise multiple (ECE)

K01LCS/20

10/20 A

Relais pour système GreenStar™ (AMS)

K04LCS/02

—

Vacant


K04LCS/03

—

Alarme acoustique

K02LCS/19

—

Vacant

K04LCS/04

20/40 A

Relais, alimentation des accessoires (ACC1)

K02LCS/20

—

Vacant




K05LCS/01

20/40 A

Relais d'alimentation des composants électroniques (ELX)

K03LCS/19

10/20 A

Relais pour réchauffeur de carburant

K05LCS/02

—

Vacant

K03LCS/20

1 A

Diode, alimentation des composants électroniques

K05LCS/03

—

Connecteur pour mode retour à l'atelier

K03LCS/20

3 A

Diode pour l'alarme acoustique

K05LCS/04

20/40 A

Relais, alimentation des accessoires (ACC2)
