Réglage de la largeur de voie arrière avec jantes 16 positions (version renforcée) - Essieu fixe (tracteurs 6150R)

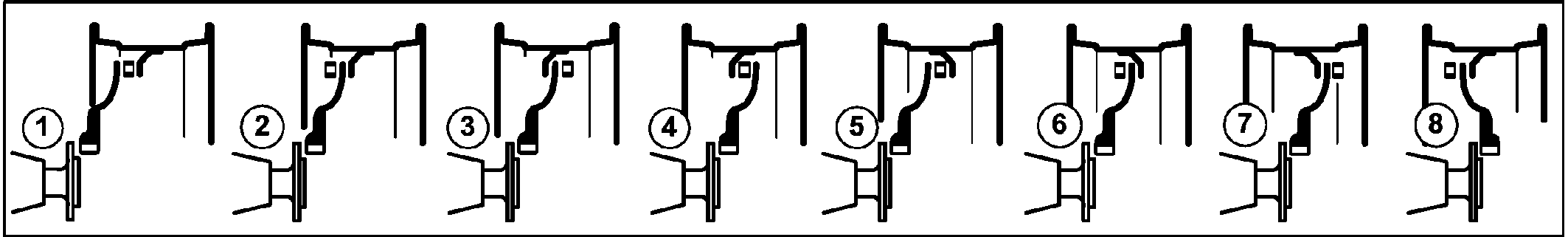

LX1053416-UN-16MAR12

Réglage de la largeur de voie arrière avec jantes 16 positions (version renforcée) / Positions 1 à 8

	Réglage de largeur de voie à la livraison	Réglage de la largeur de voie (roues arrière) Position des jantes et des voiles de roue
Pneus:		1	2	3	4	5	6	7	8
520/85R42	1926 mm	2036 mm*	2006 mm	1956 mm	1926 mm	1832 mm	1802 mm	1752 mm	1722 mm
	(75.83 in)	(80.16 in)*	(78.98 in)	(77.01 in)	(75.83 in)	(72.13 in)	(70.94 in)	(68.98 in)	(67.80 in)
580/70R42	1926 mm	2036 mm*	2006 mm*	1956 mm	1926 mm	1832 mm	1802 mm	1752 mm	1722 mm
	(75.83 in)	(80.16 in)*	(78.98 in)*	(77.01 in)	(75.83 in)	(72.13 in)	(70.94 in)	(68.98 in)	(67.80 in)
620/70R42	1832 mm	2036 mm*	2006 mm*	1956 mm*	1926 mm*	1832 mm	1802 mm	1752 mm	— **
	(72.13 in)	(80.16 in)*	(78.98 in)*	(77.01 in)*	(75.83 in)*	(72.13 in)	(70.94 in)	(68.98 in)
650/65R42	1832 mm	2036 mm*	2006 mm*	1956 mm*	1926 mm*	1832 mm	1802 mm	— **	— **
	(72.13 in)	(80.16 in)*	(78.98 in)*	(77.01 in)*	(75.83 in)*	(72.13 in)	(70.94 in)
650/75R38	1830 mm	2036 mm*	2006 mm*	1956 mm*	1926 mm*	1832 mm	1802 mm	— **	— **
	(72.05 in)	(80.16 in)*	(78.98 in)*	(77.01 in)*	(75.83 in)*	(72.13 in)	(70.94 in)
710/70R38	1830 mm	2036 mm*	2006 mm*	1956 mm*	1926 mm*	1832 mm	1802 mm	— **	— **
	(72.05 in)	(80.16 in)*	(78.98 in)*	(77.01 in)*	(75.83 in)*	(72.13 in)	(70.94 in)
* Largeur totale du véhicule supérieure à 2,55 m; les réglementations de circulation régionale doivent être respectées. ** Cette configuration n'est pas autorisée

IMPORTANT: Respecter les instructions de réglage de la largeur de voie arrière avec jantes 16 positions.

NOTE: Dans certains pays, pour la conduite sur route, la largeur totale du véhicule ne doit pas dépasser 2,55 m (100 in).

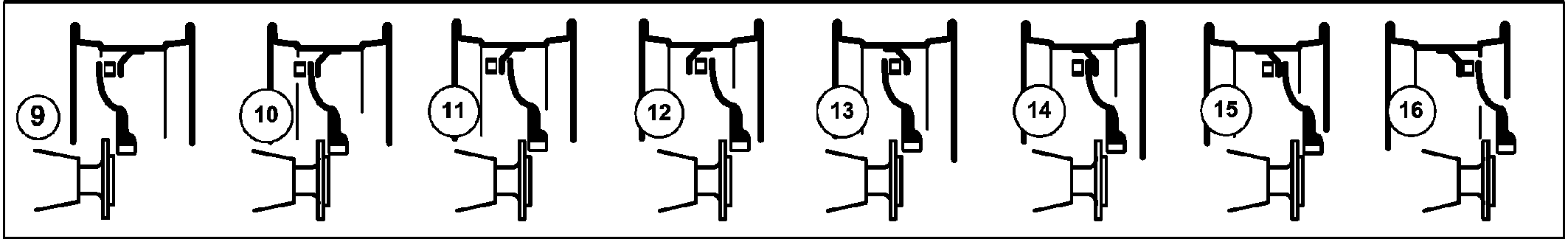

LX1053417-UN-16MAR12

Réglage de la largeur de voie arrière avec jantes 16 positions (version renforcée) / Positions 9 à 16

	Réglage de largeur de voie à la livraison	Réglage de la largeur de voie (roues arrière) Position des jantes et des voiles de roue
Pneus:		9	10	11	12	13	14	15	16
520/85R42	1926 mm	1636 mm	— **	— **	— **	— **	— **	— **	— **
	(75.83 in)	(64.41 in)
580/70R42	1926 mm	— **	— **	— **	— **	— **	— **	— **	— **
	(75.83 in)
620/70R42	1832 mm	— **	— **	— **	— **	— **	— **	— **	— **
	(72.13 in)
650/65R42	1832 mm	— **	— **	— **	— **	— **	— **	— **	— **
	(72.13 in)
650/75R38	1830 mm	— **	— **	— **	— **	— **	— **	— **	— **
	(72.05 in)
710/70R38	1830 mm	— **	— **	— **	— **	— **	— **	— **	— **
	(72.05 in)
* Largeur totale du véhicule supérieure à 2,55 m; les réglementations de circulation régionale doivent être respectées. ** Cette configuration n'est pas autorisée

IMPORTANT: Respecter les instructions de réglage de la largeur de voie arrière avec jantes 16 positions.

NOTE: Dans certains pays, pour la conduite sur route, la largeur totale du véhicule ne doit pas dépasser 2,55 m (100 in).
