Réglage du pincement sur les ponts avants 4 RM

1.

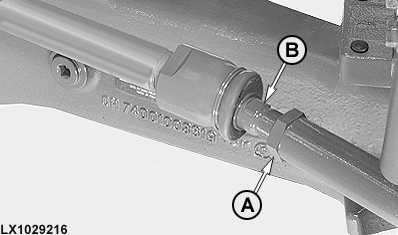

   LX1029216-UN-02APR03

   A - Contre-écrou

   B - Tige

   Positionner les roues avant en ligne droite, arrêter le moteur, amener la transmission en position de stationnement et retirer la clé de contact.

---




2. Desserrer le contre-écrou (A).

3. NOTE: Un pincement de ± 1,5 mm (0.06 in) est admissible. Voir Vérification du pincement, dans cette section.

   Tourner la tige (B) de manière à obtenir le pincement ou l'ouverture voulue.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Pincement ou ouverture maximum	Cote	1,5 mm (0.06 in)

4. Serrer l'écrou de blocage (A) au couple prescrit.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Écrou de blocage	Couple de serrage	328 à 363 Nm 242 à 267 lb-ft
